EUmark SUPER SET 04 – Kit de marquage par gravure électrochimique avec imprimante de pochoirs

EUmark SUPER SET 04 — kit de marquage par gravure avec imprimante de pochoirs et logiciel de numéros de série

Voici le calcul qui détermine le kit dont un atelier a réellement besoin. Le marquage prend deux à cinq secondes. Si le pochoir doit être commandé, la pièce attend des jours. C’est parfait lorsque vous marquez un logo fixe pour toujours. Cela cesse de l’être dès que les exigences d’identification transforment chaque pièce en un marquage différent : numéros de série, numéros d’ordre de fabrication, numéros de lot de coulée, codes de date, identifiants uniques de dispositif.

SUPER SET 04 met la production de pochoirs sur le même établi que l’unité de marquage, et met entre vos mains le logiciel qui génère les numéros. Saisissez le contenu, imprimez le pochoir, marquez la pièce, jetez-le. Rien n’est planifié, rien n’est chiffré, et aucun design n’entraîne de coût d’outillage.

La machine complète : les deux modes de marquage

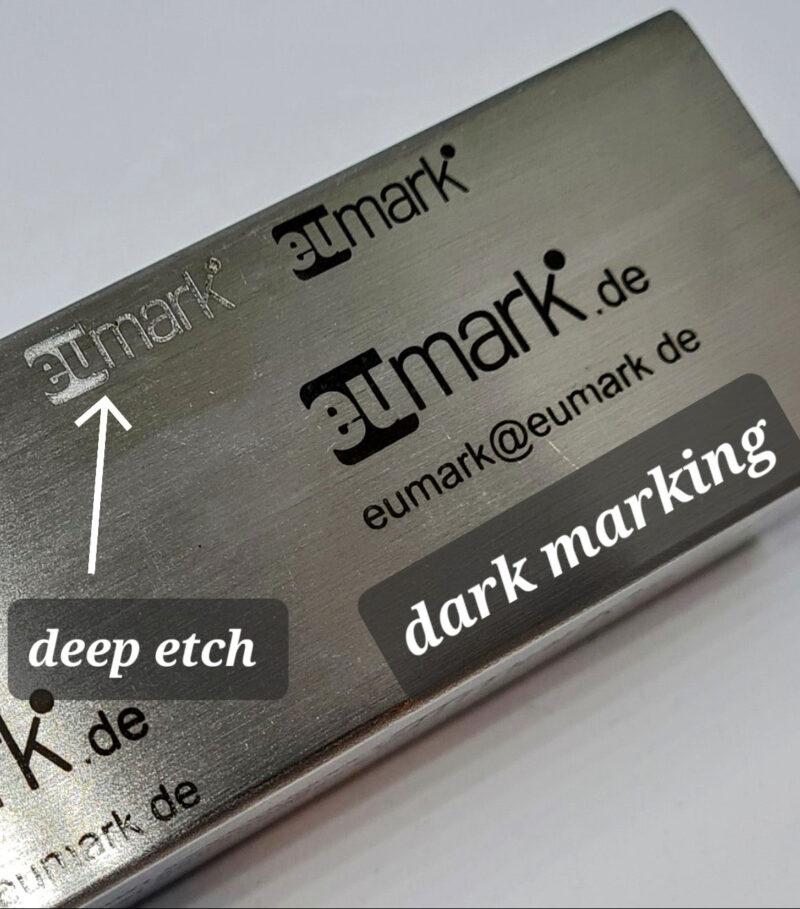

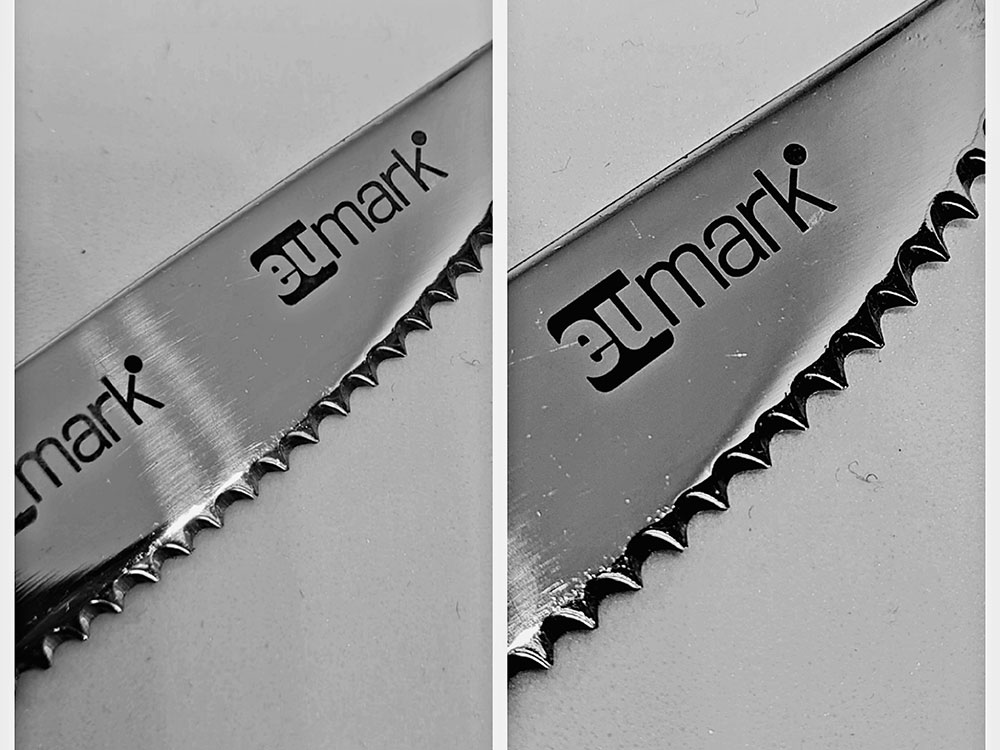

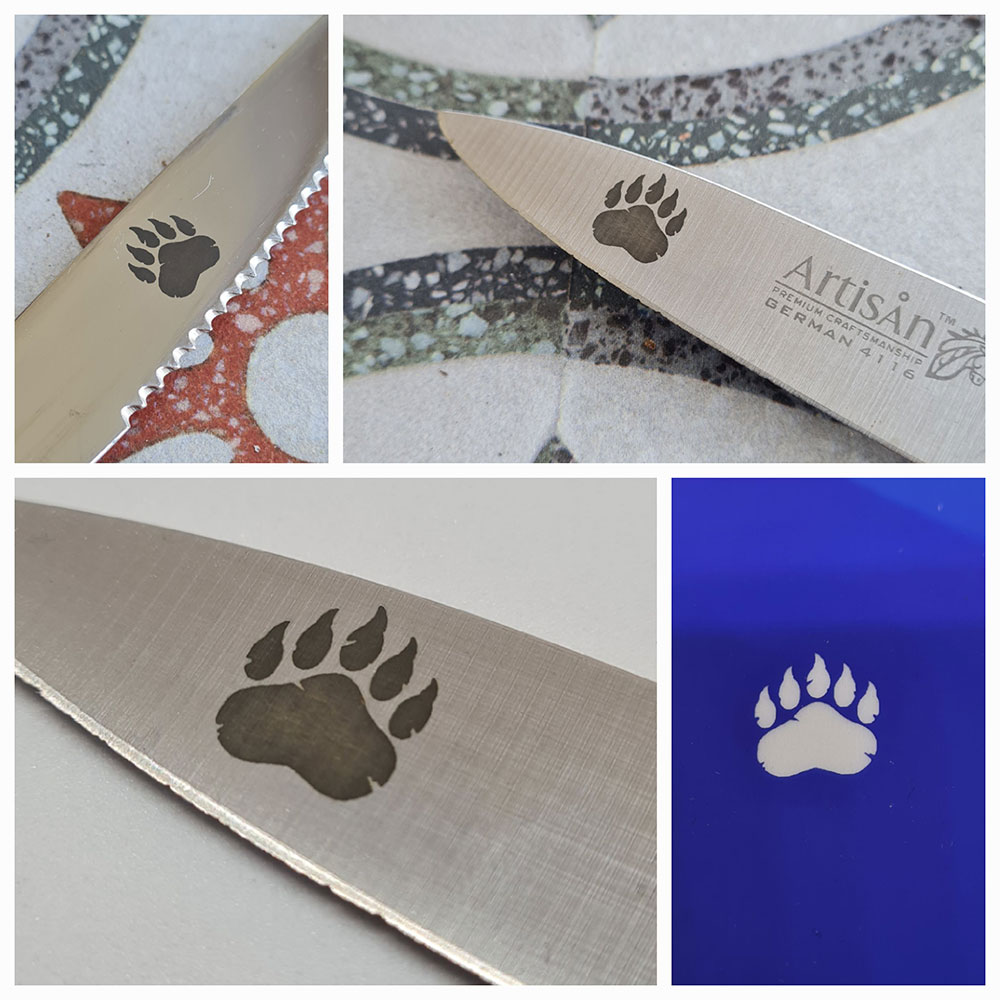

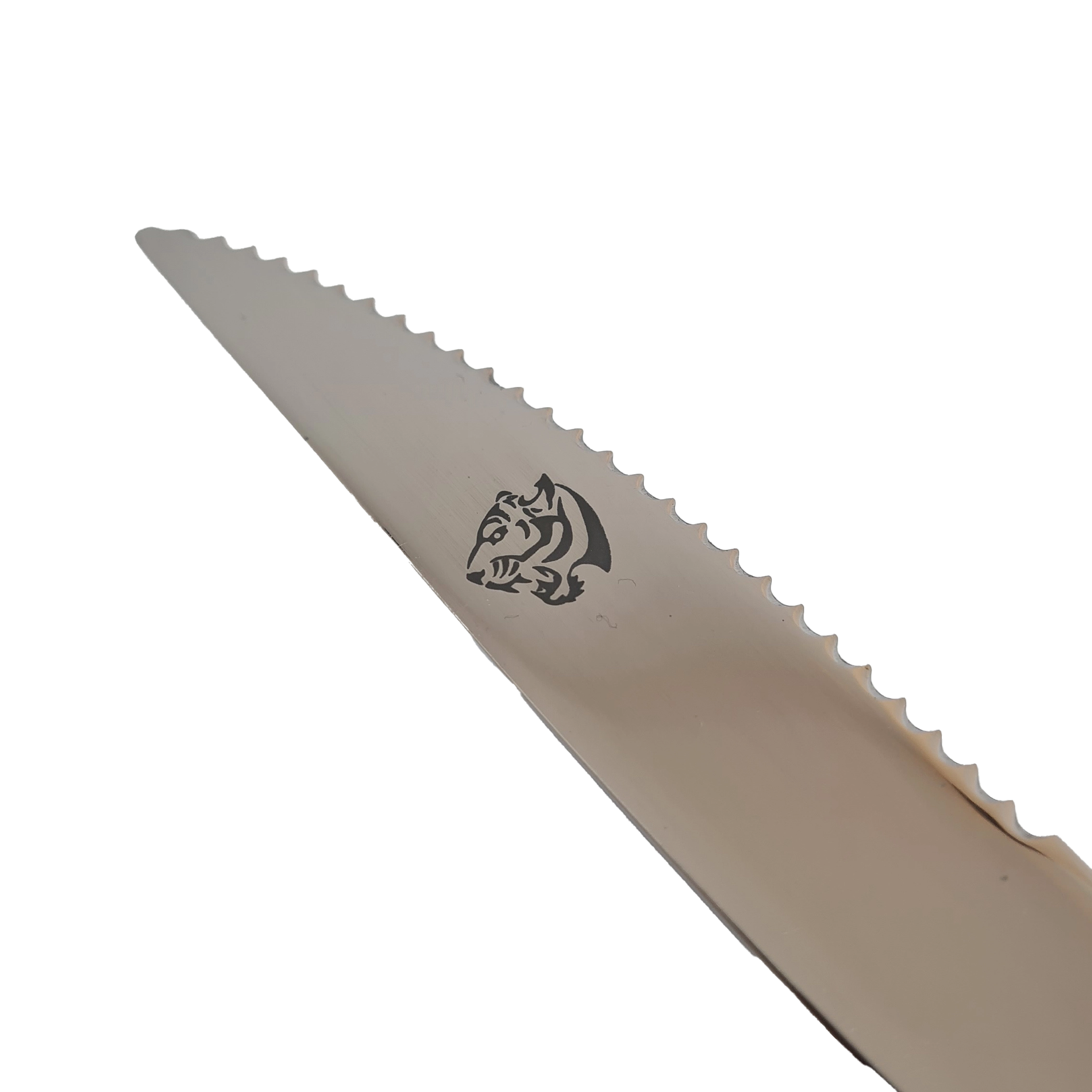

• Marquage à l’oxyde noir — marquage peu profond, sombre et très contrasté. Ce que demandent la plupart des marquages d’identification et d’inventaire.

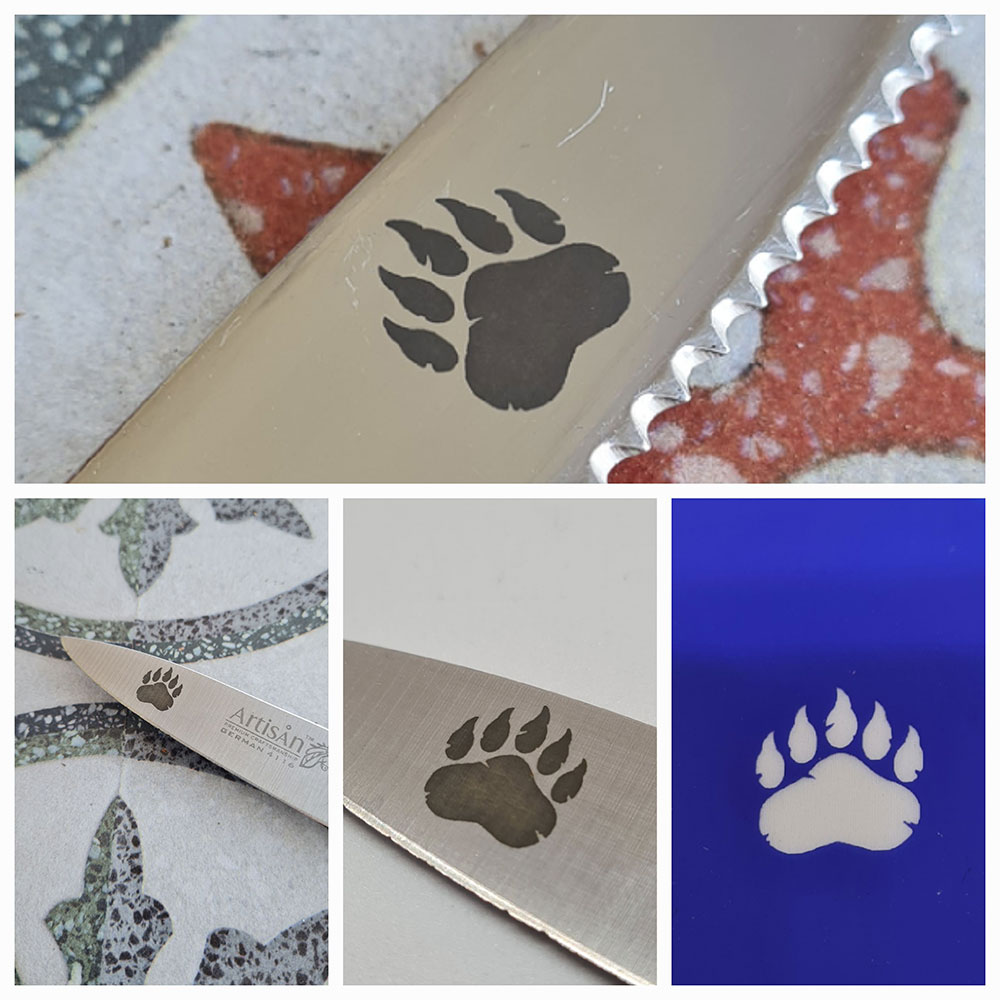

• Gravure profonde, marquage clair — marquage en creux, plus clair, avec une vraie profondeur, pour une identification qui doit rester lisible malgré des finitions ultérieures, la manutention ou la durée de vie en service.

Les sets compacts — 05, 06 et 07 — ne font que le marquage noir. Si un plan spécifie une profondeur de gravure plutôt qu’un simple contraste, SUPER SET 04 est la configuration qui couvre ce besoin, et c’est la seule qui associe les capacités de la machine complète à une imprimante grand format.

Le logiciel rend la sérialisation réellement pratique

Une imprimante seule ne résoudrait pas grand-chose. Ce qui rend ce kit efficace pour la traçabilité, c’est le logiciel qui la pilote — inclus avec le set, sans frais de licence, sans limitation de postes.

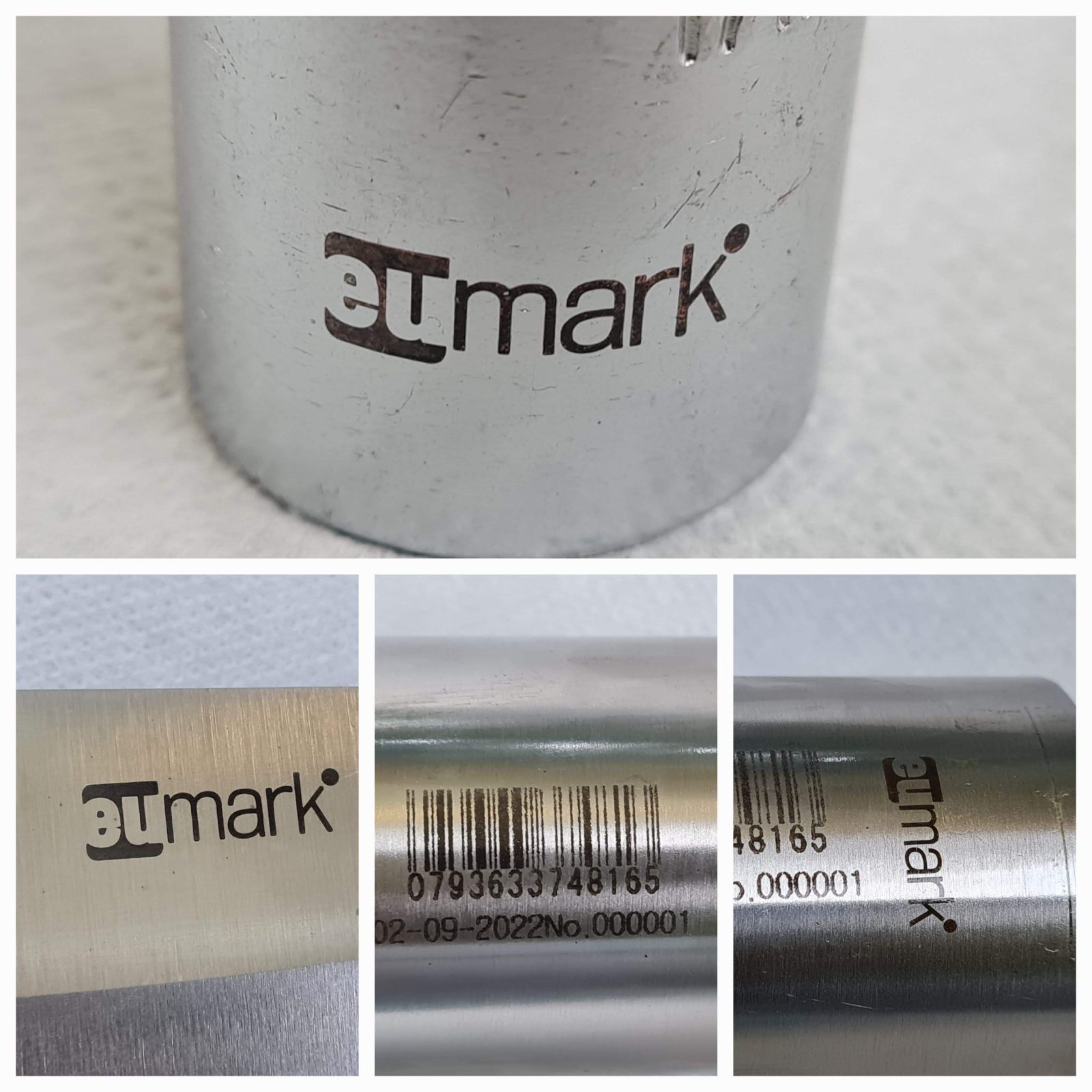

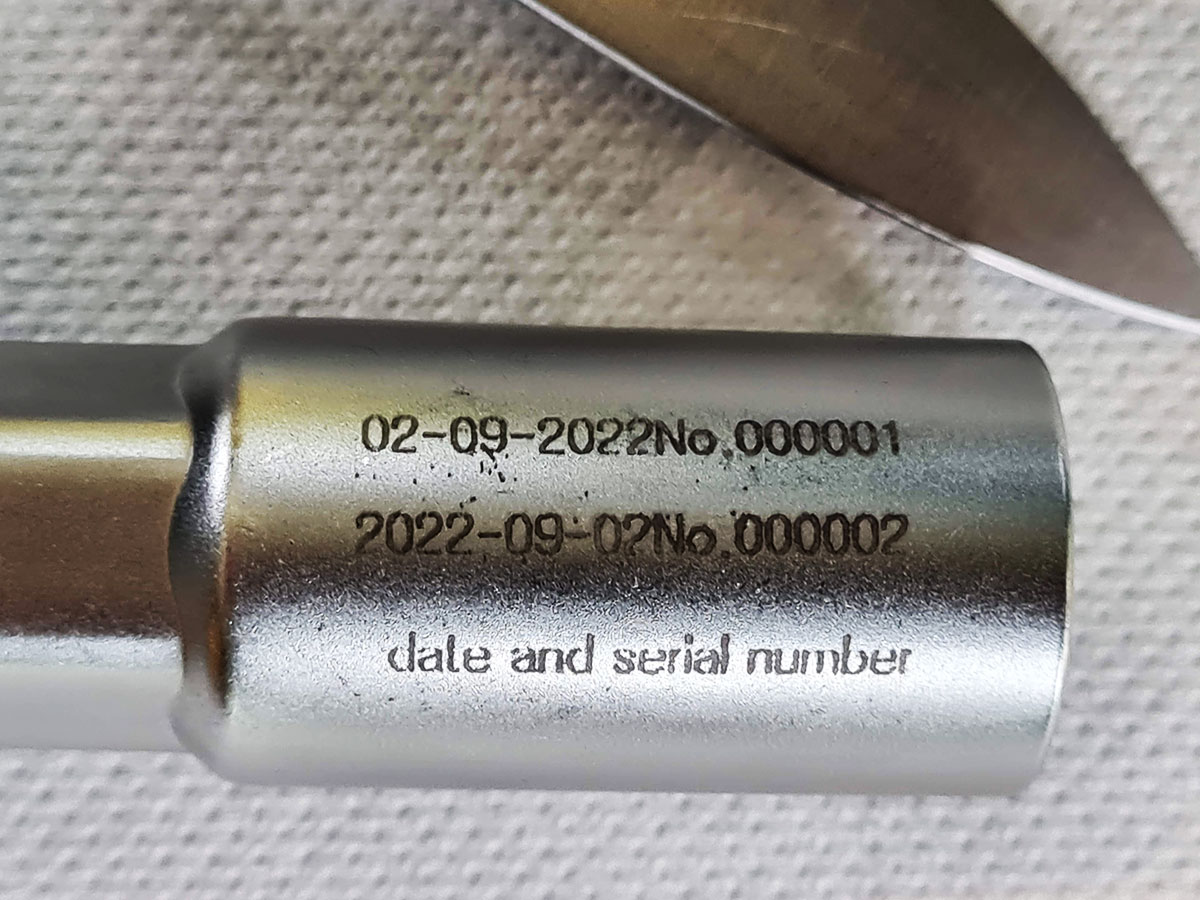

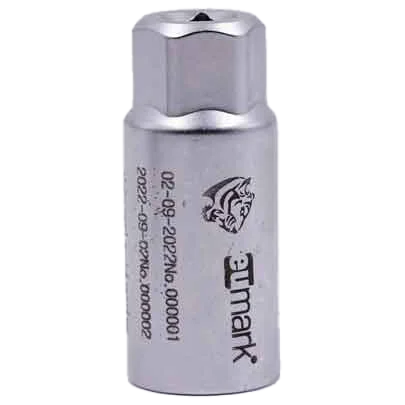

Numéros de série séquentiels	Auto-incrémentés sur une série, pour éviter toute ressaisie et toute inversion de chiffres
QR codes	Générés par le logiciel
Codes-barres	Générés par le logiciel
Import d’images	PNG et JPG
Connexion	USB et Bluetooth
Résolution d’impression	300 dpi

Dit clairement, parce que vous le découvririez de toute façon : le logiciel importe des images matricielles, pas des fichiers vectoriels. C’est une vraie limite et elle conditionne l’usage du kit. Le contenu variable — numéros de série, codes de lot, dates, symboles — passe par l’imprimante. Le contenu répétitif — votre logo, un identifiant de pièce fixe — doit être sur un pochoir photo longue durée, que nous produisons à partir de votre artwork vectoriel (SVG, DXF, AI, EPS) avec une fidélité totale et qui tient jusqu’à 5 000 marquages. Les ateliers qui utilisent les deux tirent le meilleur de l’ensemble.

Spécifications de marquage que les clients nous apportent

• MIL-STD-130 — marquage d’identification des biens militaires américains, où la gravure chimique figure parmi les méthodes permanentes acceptées pour les pièces métalliques, et où le contenu variable (numéros de série) est la norme plutôt que l’exception
• SAE AS9132 — exigences de qualité des Data Matrix pour le marquage de pièces ; l’acceptation repose sur le remplissage des cellules, le contraste et le placement des points, plutôt que sur la technologie ayant produit le symbole
• Marquage direct UDI FDA, 21 CFR 801.45 — dispositifs réutilisables retraités entre patients, où l’identifiant doit survivre aux cycles de nettoyage et de stérilisation de l’instrument
• Traçabilité AS9100 / ISO 13485 — identification par numéro de série, lot et pièce au sein de votre système qualité

Réponse directe sur la certification : l’équipement n’en possède pas, et aucun équipement de marquage n’en possède. La conformité s’attache à la pièce marquée et à votre qualification du procédé. Ce que ce kit vous apporte, c’est une courte liste de variables — mode de courant, temps d’application, électrolyte, saturation du feutre, état du pochoir — ce qui rend la qualification rapide à rédiger et facile à maintenir.

Ce que le procédé fait à la pièce

Propriété	Effet	Pourquoi c’est important
Apport de chaleur	aucun	Pas de ZAT à traiter sur les alliages traités thermiquement ou durcis par vieillissement
Couche de recast / refusion	aucune	Pas de site d’amorçage de microfissures sur les pièces soumises à des charges cycliques
Contraintes résiduelles	aucune ajoutée	Limites de fatigue inchangées ; pas de reprise de grenaillage déclenchée
Enlèvement de matière	~0,001″ de conversion de surface	Sûr sur les faibles épaisseurs et les cotes finies
Bavures / arêtes relevées	aucune	Pas d’ébavurage après marquage ; rien qui accroche sur les faces d’étanchéité
Dureté et revenu	inchangés	Le marquage se fait en dernier, sur la pièce finie
Résistance à la corrosion	préservée	Neutraliser avec N11, puis passiver selon votre procédure existante

Contenu du kit

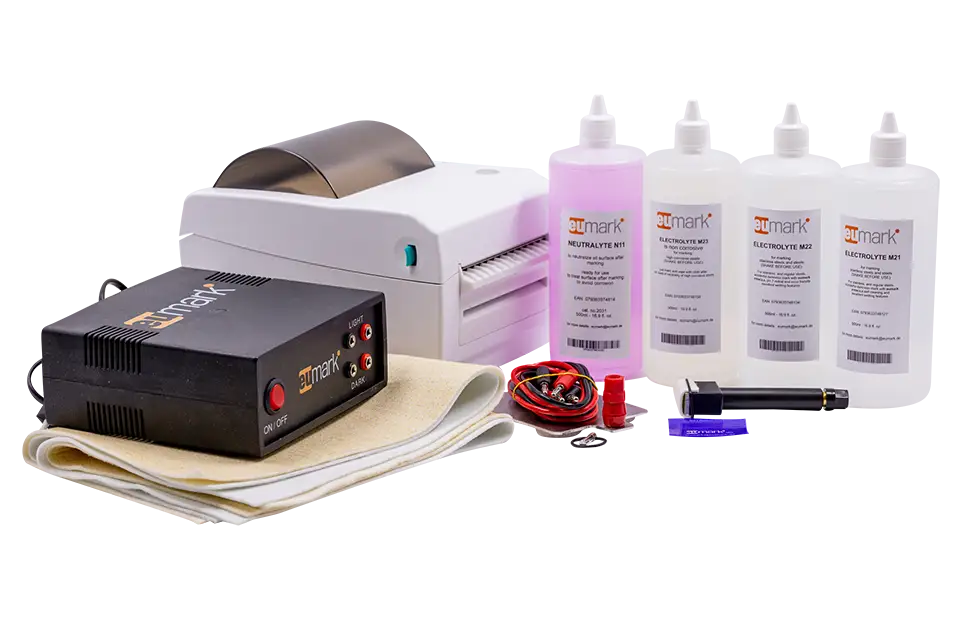

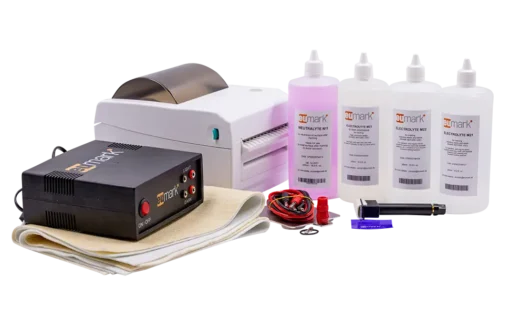

• Unité de marquage EUmark, 110 V / 220 V, avec câbles d’alimentation et de marquage

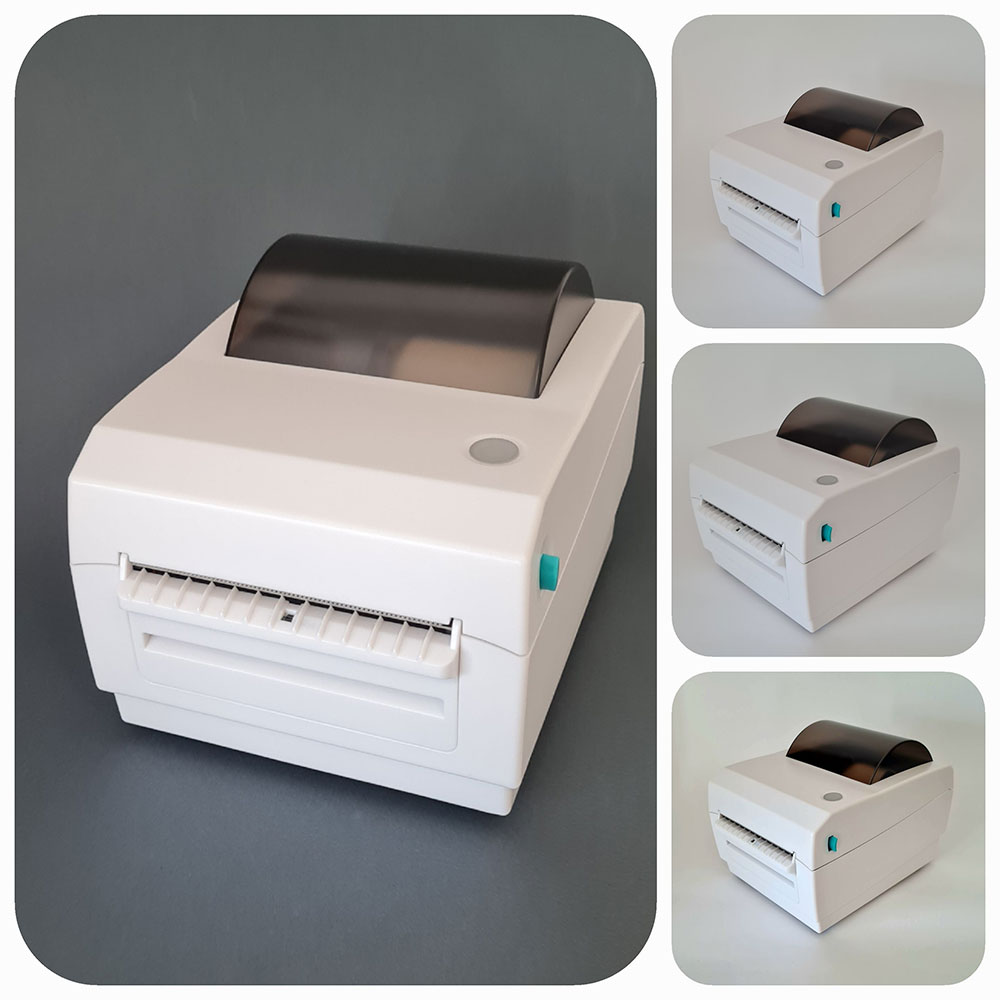

• Imprimante de pochoirs, jusqu’à 108 mm de largeur d’impression
• Logiciel de conception de pochoirs — inclus, sans frais de licence : numéros de série séquentiels, QR codes, codes-barres, import PNG et JPG, USB et Bluetooth vers l’imprimante
• Ruban pochoir, 100–115 mm de large × 108 m, un rouleau
• Tampon manuel (tête de marquage)

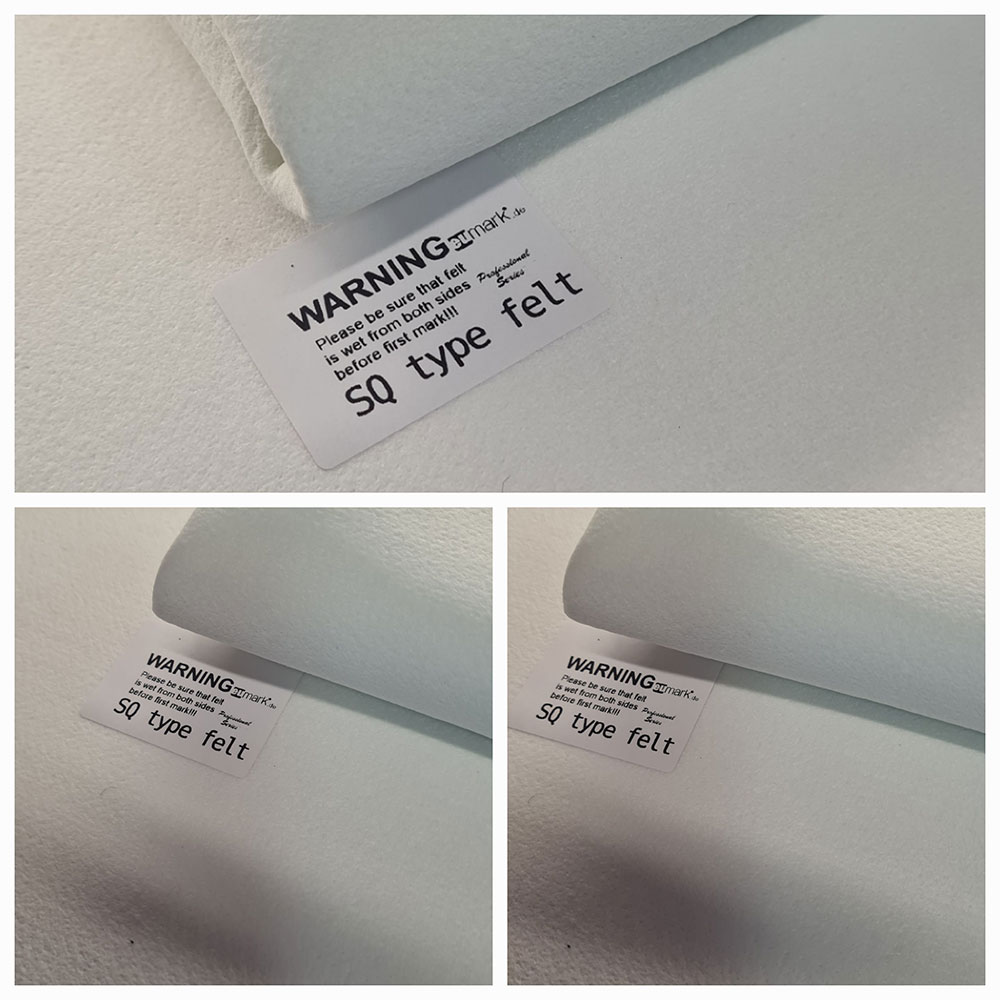

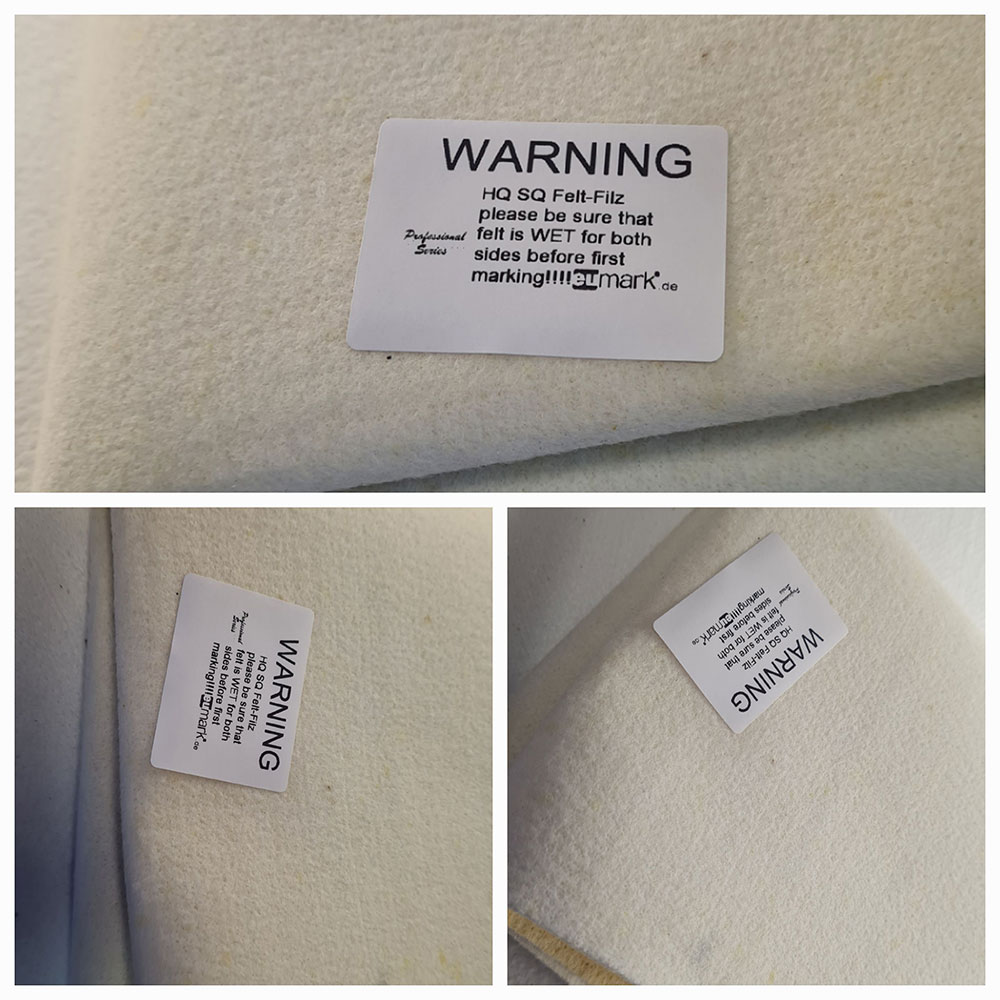

• 2 × feutre de marquage, 375 × 500 mm (10″ × 19″)

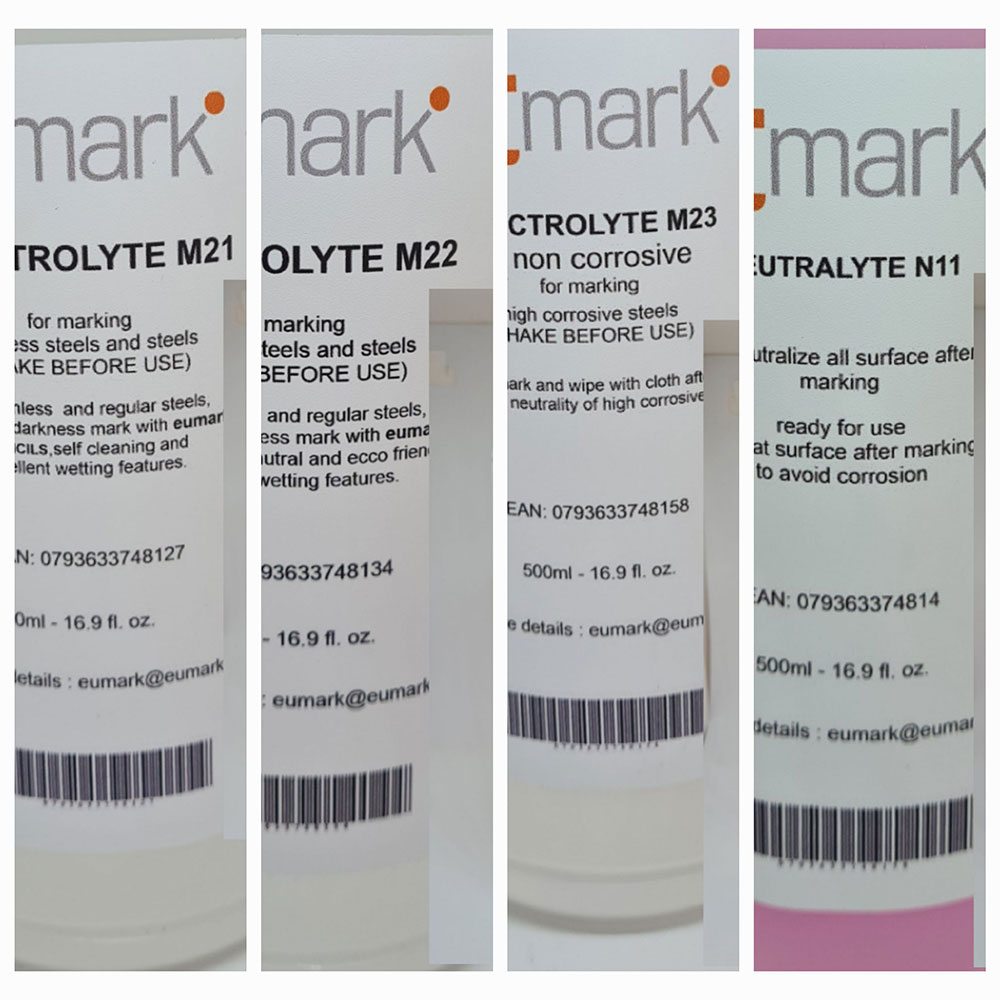

• Électrolytes M21, M22, M23 et N11 Neutralyte — 200 ml chacun

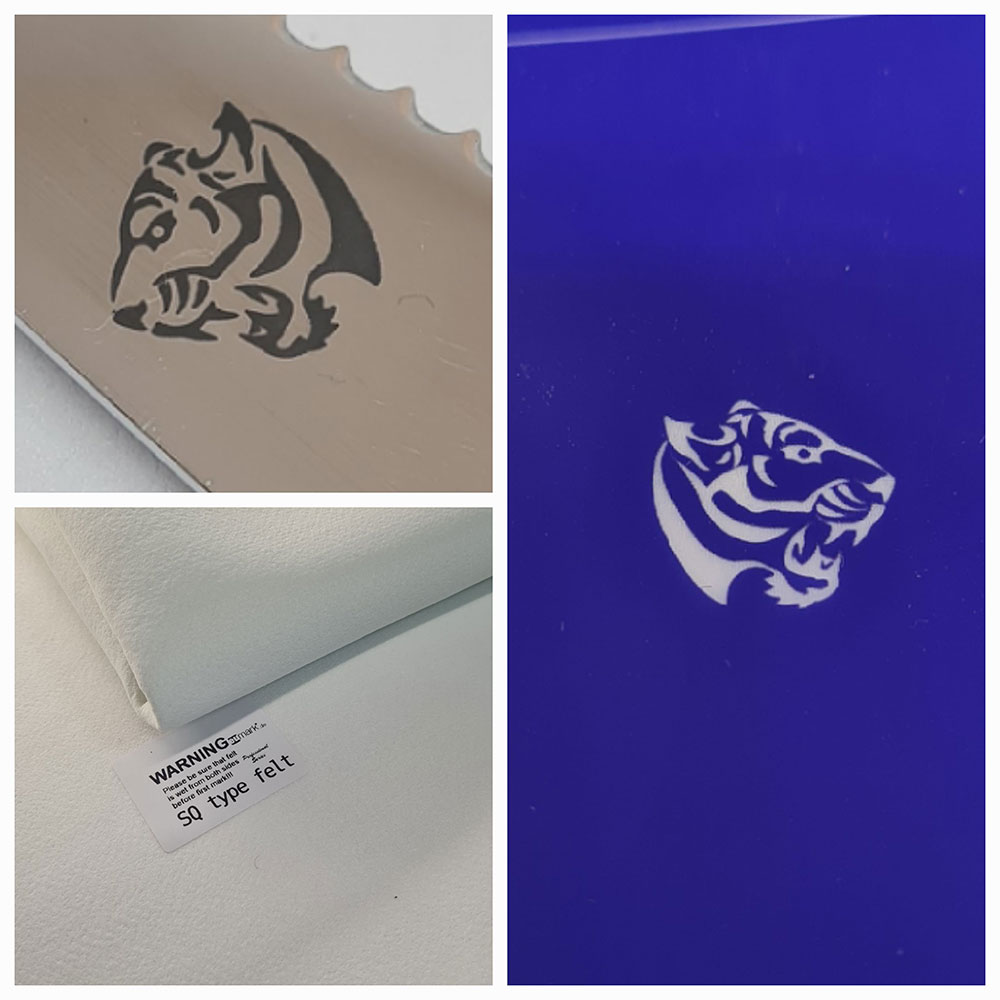

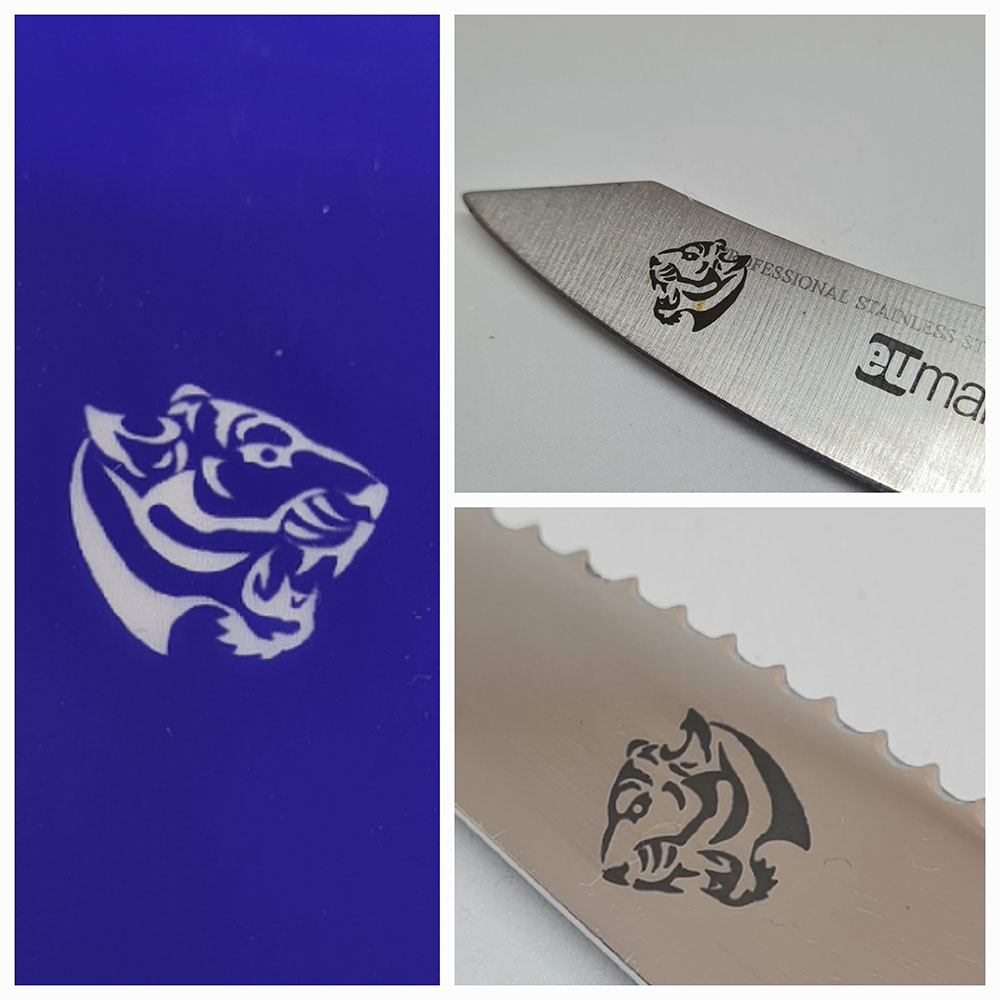

• Échantillon de pochoir longue durée et échantillon de pochoir imprimé

Les quatre fluides, et pourquoi c’est la partie la plus importante de ce kit

Les unités de marquage sont globalement similaires dans l’industrie. Les électrolytes ne le sont pas, et c’est d’eux que provient réellement le résultat. Quatre sont fournis ici, chacun dans un flacon de 200 ml.

Fluide	Comportement	À utiliser quand
M21	Auto-nettoyant. Permet un grand nombre de marquages avec une seule imprégnation du feutre.	Vous faites une série. L’opérateur ne s’arrête pas pour réhumidifier ou laver le feutre entre les pièces — c’est là que se perd le vrai temps de cycle en marquage manuel.
M22	Marquage très sombre, et fluide utilisé pour la gravure profonde. Nécessite de laver le feutre après usage.	Contraste maximal, ou plan demandant une profondeur de gravure plutôt qu’un simple contraste de surface.
M23	Non corrosif, formulé pour marquer des matériaux très sensibles à la corrosion. Essuyez la surface avec un chiffon sec après marquage — c’est tout le post-traitement.	Quincaillerie critique vis-à-vis de la corrosion, ou toute pièce pour laquelle une étape de neutralisation humide est impraticable.
N11 Neutralyte	Protège la surface marquée après gravure.	Étape de finition standard après M21 ou M22.

À lire avant de commander : le tableau est une recommandation, pas une spécification. L’alliage, l’état, la finition et les procédés antérieurs modifient le résultat ; un essai sur votre propre matière est donc une étape obligatoire, pas un « plus ». Envoyez un coupon et nous réaliserons le premier essai pour vous.

Fiches de formulation et de données de sécurité

L’argument le plus fort pour ces fluides n’est pas le marquage. C’est qu’ils sont formulés selon les exigences appliquées en fabrication médicale, aéronautique et au contact alimentaire, et que chaque fluide est livré avec une fiche de données de sécurité. Les fonctions Qualité et HSE en ont besoin pour le contrôle à réception, la communication des dangers et le dossier d’audit. Dans un atelier réglementé, un consommable non documenté n’est pas approuvé pour la production, quelle que soit sa performance — c’est précisément pourquoi les ateliers qui remplacent un électrolyte sans marque finissent ici.

Les documents FDS sont expédiés avec la commande et disponibles à l’avance sur demande, afin que votre service qualité puisse les valider avant émission du bon de commande.

Spécifications

Méthode	Marquage par gravure électrochimique, AC et DC
Modes de marquage	Marquage à l’oxyde noir et gravure profonde
Entrée	110 V / 220 V AC — expédié prêt pour les réseaux US, UE et UK, sans conversion
Tension de sortie	10–15 V
Courant de sortie max.	15 A
Consommation	jusqu’à 150 W en crête
Protection	Fusible + fusible thermique
Cycle de marquage	2–5 secondes par marquage
Cycle complet par pièce	env. 10 secondes — marquer, essuyer, charger la pièce suivante
Cadence indicative	environ 6 pièces par minute à rythme constant
Profondeur de marquage	env. 0,001″ (0,025 mm) en mode marquage ; plus profond en mode gravure, selon le temps d’application
Alliages	Tout métal conducteur — inox séries 300 et 400, acier à outils, acier carbone, aluminium, titane, laiton, chromage
Géométrie des pièces	Plat, rond, alésage (ID) et diamètre extérieur (OD), concave, convexe, creux, assemblé
Imprimante de pochoirs	Jusqu’à 108 mm de largeur d’impression
Résolution de l’imprimante	300 dpi
Connexion de l’imprimante	USB et Bluetooth
Ruban pochoir fourni	100–115 mm de large × 108 m, un rouleau
Durée de vie du pochoir photo	jusqu’à 5 000 marquages
Encombrement de l’unité de marquage	6,3″ × 6,3″ × 2,6″ (160 × 160 × 65 mm)
Poids d’expédition, kit complet	11 lb (5 kg)
Durée de vie attendue	10+ ans en usage normal d’atelier
Garantie	2 ans
Fabriqué par	EUmark, Serbie — en production depuis 1999

Comparatif

	SUPER SET 04	Laser fibre	Micro-percussion
Modes de marquage	Oxyde noir et gravure profonde	Gravure uniquement	Indentation uniquement
Apport de chaleur	aucun	oui	aucun
Déformation de surface	aucune	nulle à légère	indenté, arêtes relevées
Données variables	Pochoirs imprimés, en interne	Fichier, logiciel	Fichier, logiciel
Pièces courbes / creuses	Oui, à la main	Nécessite un bridage ou un axe rotatif	Limité
Encombrement	Un coin d’établi	Poste dédié, enceinte	Poste dédié
Formation opérateur	Quelques minutes	Logiciel + programme de sécurité laser	Logiciel

Là où un laser gagne, c’est le marquage variable à haut débit sans consommables. Là où ce kit gagne, c’est le coût d’investissement, la portabilité, et l’absence d’énergie injectée dans la pièce.

Le logiciel rend la sérialisation pratique — coût par pièce

En mettant les chiffres bout à bout, le tableau de production est simple. Un cycle complet — marquer, essuyer, charger la pièce suivante — prend environ 10 secondes, soit environ six pièces par minute à rythme constant. Un flacon de 200 ml couvre jusqu’à 20 000 marquages, soit de l’ordre de 55 heures de marquage continu à ce rythme. Un rouleau de ruban de 108 m produit un grand nombre de pochoirs imprimés, de l’ordre de deux mille avec une longueur de pochoir de 2″. Les pochoirs photo, commandés chez nous pour le contenu répétitif, tiennent jusqu’à 5 000 marquages chacun.

Au total, le coût des consommables par pièce marquée est suffisamment faible pour ne plus être une variable à gérer.

Qualification dans votre atelier

1. Marquez des coupons dans votre alliage de production sur une plage de temps d’application, dans les deux modes.
2. Vérifiez le contraste, la profondeur et la lisibilité ; notez le symbole si vous marquez un Data Matrix ou un code-barres.
3. Neutralisez avec N11, passivez selon votre procédure existante, puis effectuez votre contrôle corrosion standard sur le coupon marqué.
4. Consignez la fenêtre de paramètres acceptée dans l’instruction de travail et définissez un intervalle de remplacement des pochoirs.

Nous fournissons sur demande des coupons d’échantillon marqués dans votre propre matière, afin que la discussion « first article » ait lieu avant le bon de commande plutôt qu’après.

Questions de la qualité et de l’ingénierie de fabrication

En quoi est-ce différent du Set 03 ?

Le Set 03 est livré avec une imprimante de 58 mm dimensionnée pour le texte et les lignes fines, du ruban de 58 mm en rouleaux de 10 m, et des fluides en format échantillon. SUPER SET 04 a l’imprimante plus large jusqu’à 108 mm avec logiciel de numéros de série, QR codes et codes-barres, un rouleau de 108 m, et des flacons complets de 200 ml des quatre fluides. Le Set 03 est pour le texte et le marquage à contenu fixe. Le Set 04 est pour la sérialisation et les codes scannables.

En quoi est-ce différent du Set 07 ?

Le Set 07 utilise le même logiciel de sérialisation de classe CD410 sur une machine compacte — marquage à l’oxyde noir uniquement, sans gravure profonde. SUPER SET 04 est basé sur la machine complète, donc il fait les deux. Si un plan demande une profondeur de gravure, ou si vous n’êtes pas encore certain de ne jamais en avoir besoin, SUPER SET 04 est la spécification la plus sûre.

Chaque pièce peut-elle porter un numéro différent ?

Oui. C’est toute la raison d’être de l’imprimante. Les numéros de série s’auto-incrémentent sur une série dans le logiciel inclus, pour éviter toute ressaisie et toute inversion de chiffres. Aucun coût d’outillage par design, aucune planification et aucun minimum de commande.

Peut-il produire des symboles lisibles machine ?

Les QR codes et les codes-barres sont générés dans le logiciel inclus et imprimés à 300 dpi. La taille de cellule atteignable dépend ensuite de cette résolution et de l’état de surface de la pièce, pas de l’unité de marquage. Envoyez-nous la taille du symbole et la finition de la pièce et nous vous dirons honnêtement s’il pourra être noté selon votre standard avant achat.

Puis-je marquer des pièces trempées et durcies par vieillissement ?

Oui, et c’est la principale raison pour laquelle les clients passent à ce procédé. Il n’y a aucun apport thermique ou mécanique, donc la dureté, le revenu et la géométrie ne sont pas affectés. Le marquage est réalisé sur la pièce finie, après contrôle final.

Le marquage affecte-t-il la résistance à la corrosion sur l’inox ?

Non, lorsque la zone marquée est neutralisée avec N11 et passivée avec le reste de la pièce selon votre procédure existante. Confirmez-le une fois sur un coupon lors de la qualification et consignez le résultat.

Peut-il être utilisé sur site ou chez un client ?

Oui. L’unité mesure 6,3 × 6,3 × 2,6 pouces, le kit complet est expédié à 11 lb, et il ne nécessite qu’un établi et une prise murale. Les clients MRO et service terrain l’utilisent pour l’identification des pièces de rechange et l’étiquetage de réparation.

Quelle est la plus petite finesse de trait qui tient ?

Les traits en dessous d’environ 0,008″ (0,2 mm) ont tendance à se refermer, quelle que soit la technologie. Pour les pochoirs photo, envoyez l’artwork en SVG, DXF, AI ou EPS avec la finition de la pièce et nous le vérifierons par rapport à votre pièce avant fabrication du pochoir.

D’où expédiez-vous, et quel sera le coût rendu ?

Les commandes partent de Serbie et sont expédiées dans le monde entier. Droits, tarifs et frais d’import varient selon la destination et changent souvent. Indiquez-nous le pays de livraison avant de commander et nous fournirons par écrit la classification tarifaire, le mode d’expédition et une estimation du coût rendu.

Avant d’acheter

Envoyez l’alliage, la géométrie de la pièce, le contenu du marquage et le volume annuel, et nous confirmerons la bonne configuration — y compris si un set plus petit suffit.
