EUmark Set 06 – Kit de marquage compact avec imprimante à pochoirs

EUmark Set 06 — kit de marquage compact avec imprimante à pochoirs

Le marquage prend deux à cinq secondes. Commander un pochoir pour un contenu que vous n’avez jamais marqué auparavant prend des jours — sauf si l’imprimante est sur le même établi. Le Set 06 est la configuration EUmark la moins coûteuse qui élimine cette attente : saisissez le contenu, imprimez le pochoir, marquez la pièce.

Un courant basse tension contrôlé achemine un électrolyte à travers le pochoir dans la pièce et transforme la chimie de surface selon le motif exposé. Rien ne fond, rien n’est déplacé, rien n’est retiré.

Ce qu’il fait, en termes simples

Le Set 06 produit un marquage par oxydation noire : un marquage sombre, peu profond et à haut contraste. Cela couvre la plupart des travaux d’identification — numéros de série, références de pièces, logos, étiquettes d’inventaire, codes de date et de lot.

Ce qu’il ne fait pas

Il ne produit pas de gravure profonde. Pour les marquages avec une réelle profondeur — lorsqu’un plan spécifie une profondeur de gravure plutôt qu’un contraste, ou que le marquage doit survivre au sablage ou à des années de manipulation abrasive — vous avez besoin d’une machine complète : Set 01, Set 02, Set 03 ou SUPER SET 04.

Le Set 01 est la comparaison directe la plus pertinente. Même gamme de prix, machine complète avec gravure profonde, mais sans imprimante. Le choix entre les deux est simple : avez-vous besoin de profondeur ou avez-vous besoin d’imprimer vos propres pochoirs ? Pas les deux, sur l’un ou l’autre de ces deux modèles.

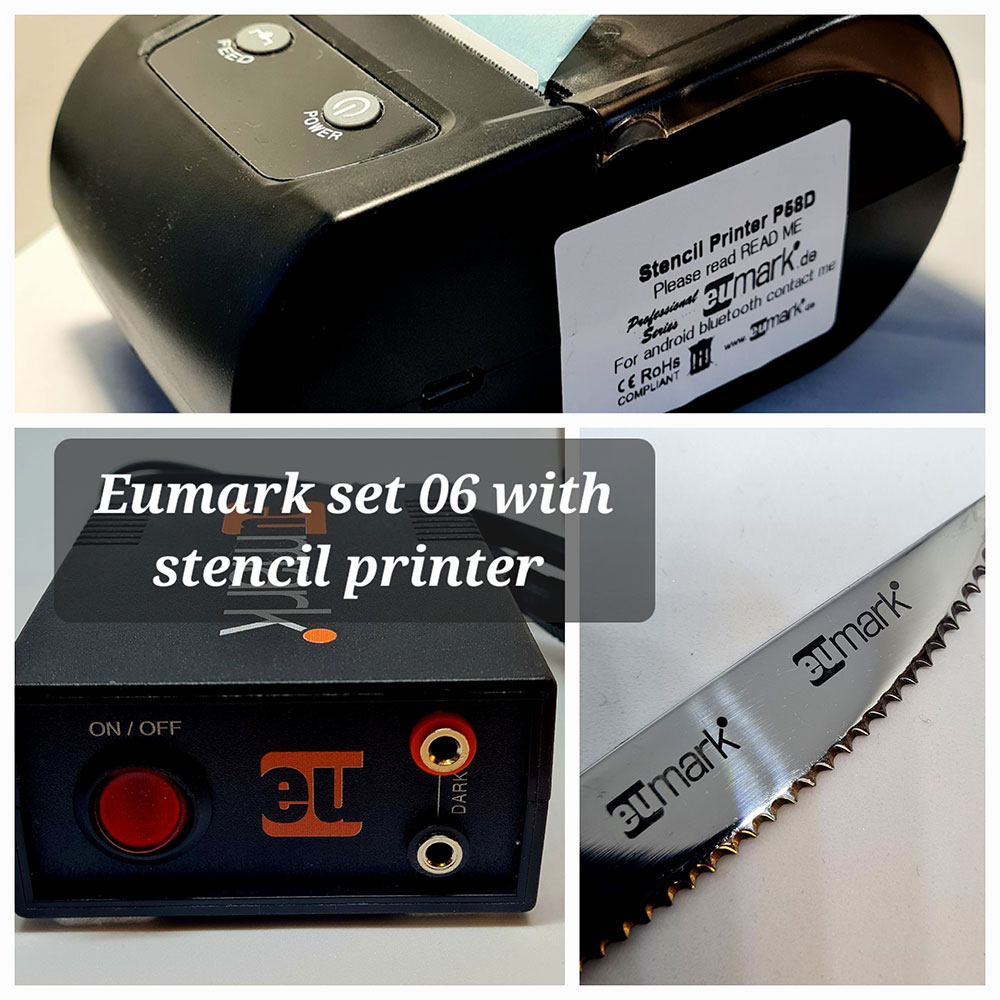

Points forts et limites de l’imprimante P58D

L’imprimante 58 mm produit d’excellents textes, numéros de série, références de pièces, codes de date et graphismes aux lignes fines. Les traits fins se transfèrent proprement, ce qui en fait l’outil idéal pour les travaux d’identification courants en atelier et pour les logos en contour.

Ce n’est pas l’imprimante adaptée aux symboles lisibles par machine. Les codes QR, les codes-barres, les traits épais et les grandes zones noires pleines doivent être évités avec cette largeur — ils ne se transfèrent pas de manière fiable. Si votre marquage doit comporter un code scannable, le SUPER SET 04 et le Set 07 utilisent des imprimantes plus larges et le logiciel conçu à cet effet.

Nous préférons que vous le sachiez avant de commander plutôt qu’après.

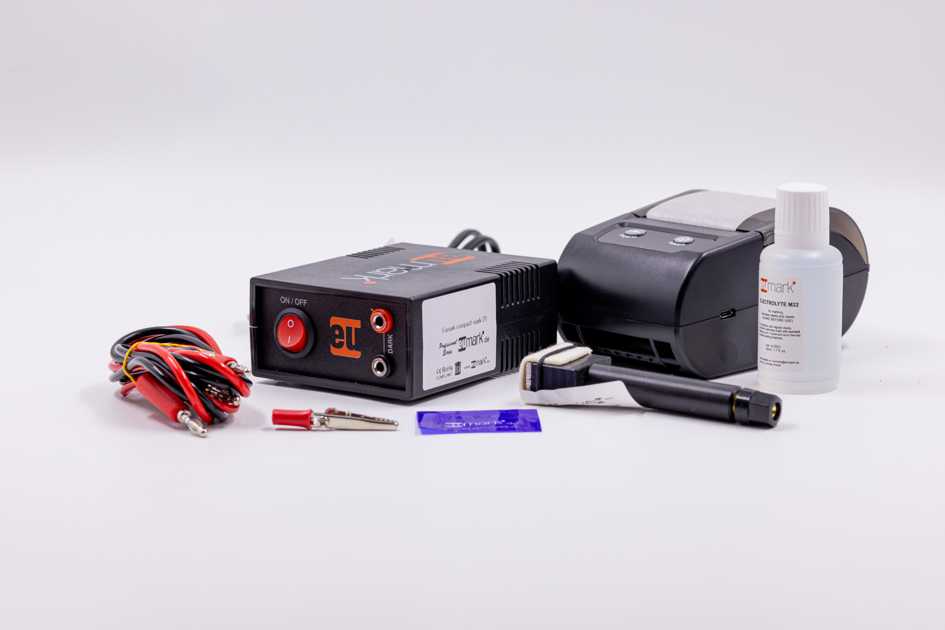

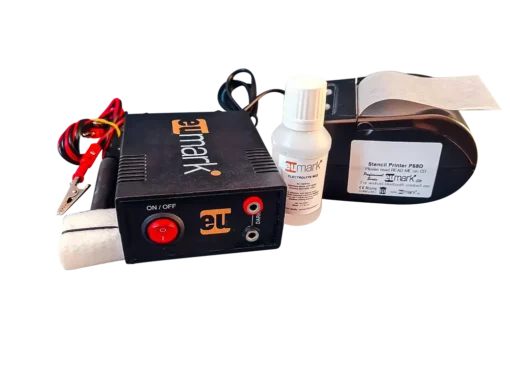

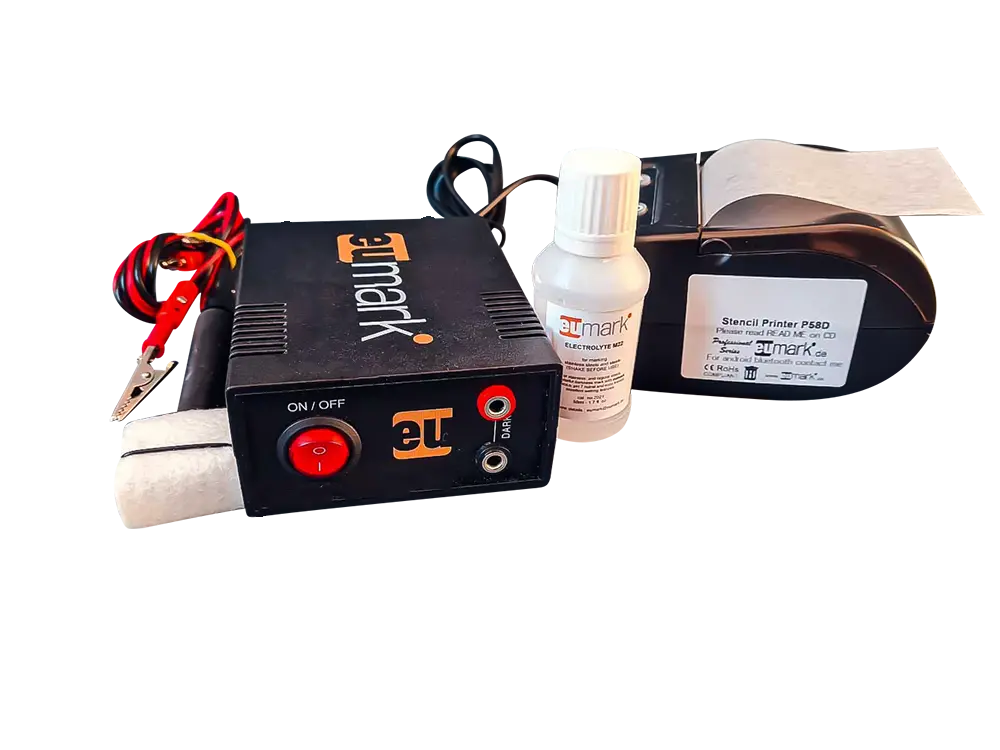

Contenu du kit

• Unité de marquage compacte EUmark, 110 V / 220 V, avec câbles d’alimentation et de marquage
• Imprimante à pochoirs P58D, largeur d’impression 58 mm
• Logiciel de conception de pochoirs inclus sans frais de licence — optimisé pour le texte, les chiffres et les traits fins
• 1 × ruban à pochoir
• Tampon manuel (tête de marquage)
• Échantillon d’électrolyte
• Échantillon de pochoir longue durée

Ce kit est livré avec des quantités d’échantillons pour vous permettre de marquer immédiatement. Si vous prévoyez d’imprimer régulièrement et souhaitez la machine complète, l’étape supérieure directe est le Set 02 — même imprimante, machine complète avec gravure profonde en plus.

Ce que le procédé fait à la pièce

Propriété	Effet	Pourquoi c’est important
Apport de chaleur	aucun	Aucune ZAT à traiter sur les alliages traités thermiquement
Couche de recast	aucune	Aucun site d’amorçage de microfissures sur les pièces soumises à des charges cycliques
Contraintes résiduelles	aucune ajoutée	Limites de fatigue inchangées
Enlèvement de matière	~0,001″ de conversion de surface	Sûr sur les faibles épaisseurs et les cotes finies
Bavures et arêtes relevées	aucune	Aucune opération d’ébavurage après marquage
Dureté et revenu	inchangés	Le marquage se fait en dernier, sur la pièce finie
Résistance à la corrosion	préservée	Neutraliser avec N11, puis passiver selon votre procédure existante

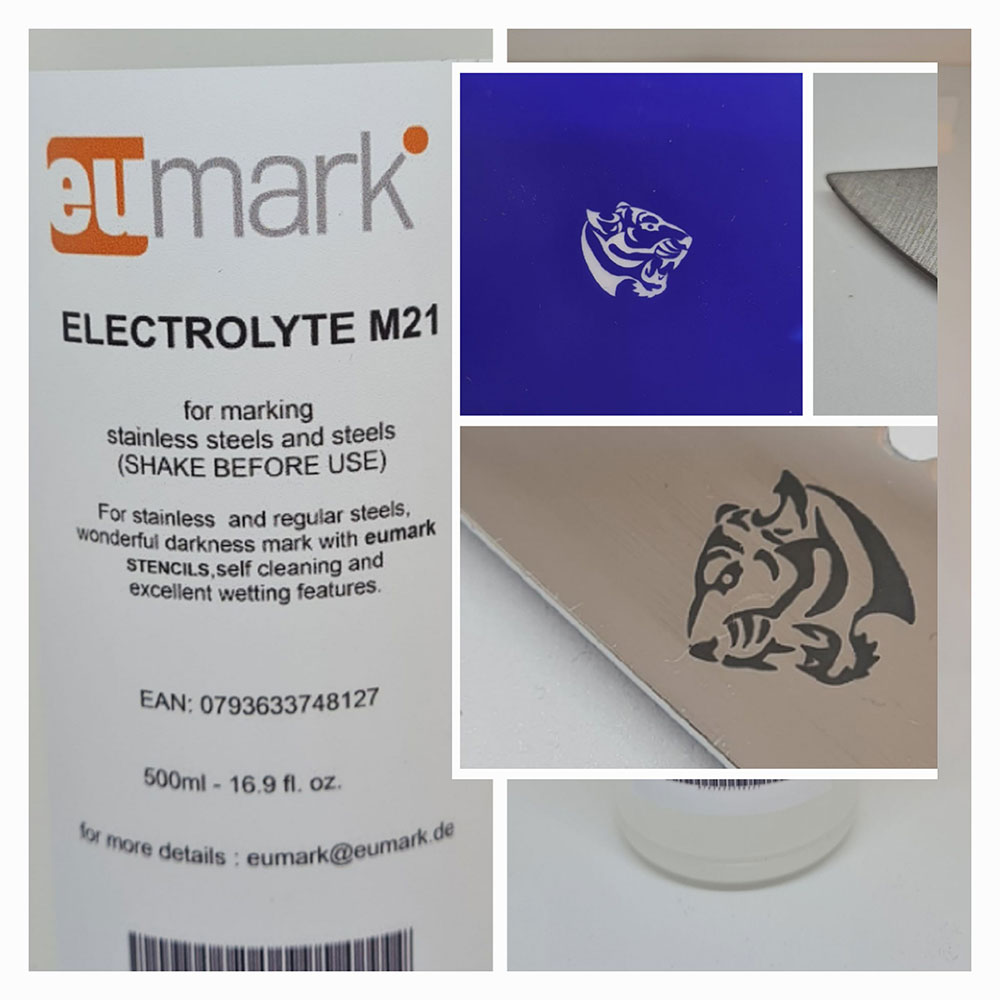

L’électrolyte

Le Set 06 est livré avec un échantillon d’électrolyte pour commencer immédiatement. Des flacons de 200 ml de M21, M22 et M23 sont disponibles séparément une fois que vous savez lequel convient à votre matériau — chacun est livré avec une fiche de données de sécurité, nécessaire aux services qualité et HSE pour l’inspection à la réception et le dossier d’audit.

Le M21 est autonettoyant et permet un grand nombre de marquages avec une seule imprégnation du feutre — le choix idéal pour traiter un lot sans s’arrêter pour ré-imprégner. Le M23 est non corrosif et convient aux matériaux sensibles à la corrosion ; essuyez avec un chiffon sec après le marquage. Envoyez-nous votre alliage et nous vous dirons lequel commander.

Spécifications

Méthode	Marquage électrochimique (électrolytique)
Mode de marquage	Marquage par oxyde noir
Imprimante à pochoirs	P58D, largeur d’impression 58 mm — texte, chiffres et lignes fines
Entrée	110 V / 220 V AC — expédié prêt pour les réseaux US, UE et UK, sans conversion
Tension de sortie	10–15 V
Courant de sortie max.	15 A
Consommation	jusqu’à 150 W en crête
Protection	Fusible + fusible thermique
Cycle de marquage	2–5 secondes par marquage
Profondeur de marquage	env. 0,001″ (0,025 mm)
Alliages	Tout métal conducteur — inox séries 300 et 400, acier à outils, acier carbone, aluminium, titane, laiton, chromage
Géométrie des pièces	Plat, rond, alésage (ID) et diamètre extérieur (OD), concave, convexe, creux, assemblé
Durée de vie du pochoir photo	jusqu’à 5 000 marquages
Durée de vie attendue	10+ ans en usage normal d’atelier
Garantie	2 ans
Fabriqué par	EUmark, Serbie — en production depuis 1999

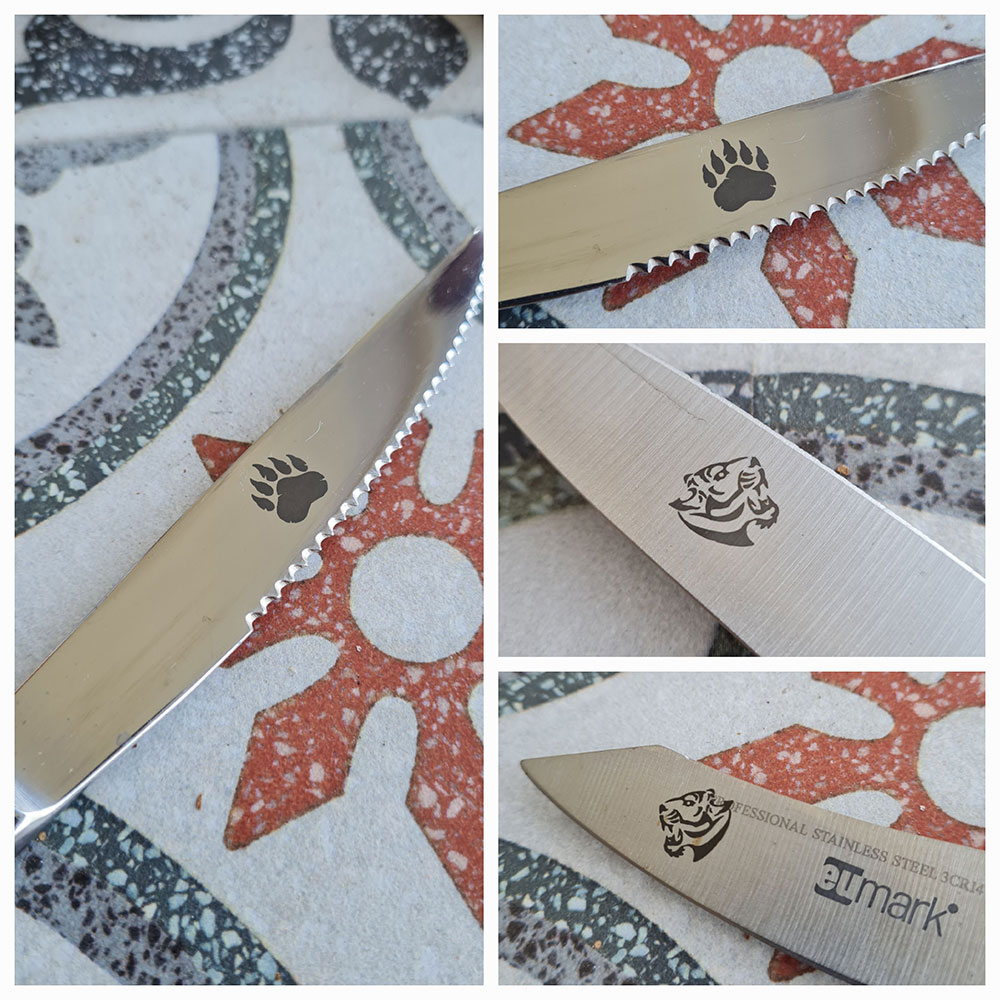

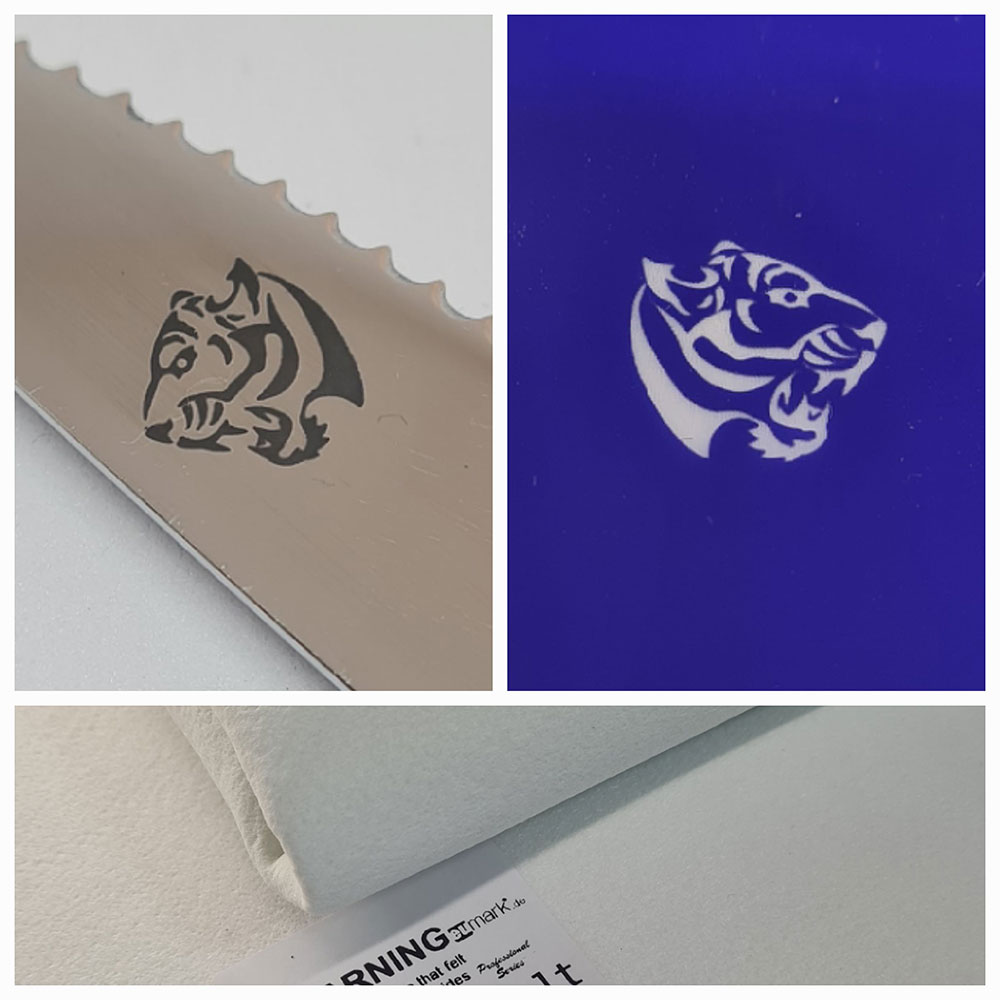

Des graphismes qui fonctionnent

Les lignes fines, le texte détouré et les lettres ouvertes se reproduisent mieux, qu’ils soient imprimés ou photogravés. Les traits épais et les grandes zones noires pleines doivent être évités : l’électrolyte ne les traverse pas uniformément et le marquage ressort irrégulier. Lorsqu’un logo est massif, une version détourée marque bien mieux qu’une version pleine. Les traits inférieurs à environ 0,008” (0,2 mm) ont tendance à se boucher.

Pour des pochoirs photo longue durée, envoyez vos fichiers au format SVG, DXF, AI ou EPS en précisant la finition de la pièce, et nous vous dirons ce qui tiendra avant que vous ne vous engagiez.

Questions qu’on nous pose

Quelle est la réelle différence entre ce kit et le Set 01 ?

La machine, pas le prix. Le Set 01 permet le marquage par oxydation noire et la gravure profonde mais n’a pas d’imprimante. Le Set 06 possède l’imprimante mais ne réalise que le marquage noir. Si vous n’avez jamais besoin de profondeur, le Set 06 est le meilleur achat — vous pouvez imprimer vos propres pochoirs pour un prix similaire. S’il y a la moindre chance que vous ayez besoin de profondeur plus tard, le Set 01 vous évite d’acheter deux fois.

Quelle est la différence entre ce kit et le Set 05 ?

L’imprimante à pochoirs. Le Set 05 est la même machine compacte sans elle — vous marquez avec des pochoirs photo que vous nous commandez. Si votre contenu de marquage est un design fixe unique, le Set 05 suffit. S’il change d’une pièce à l’autre, l’imprimante du Set 06 vaut la différence.

L’imprimante peut-elle produire un code Data Matrix ou QR ?

Pas de manière fiable en 58 mm. Les codes nécessitent les imprimantes plus larges du SUPER SET 04 ou du Set 07. La P58D est une imprimante pour texte et lignes fines, et elle excelle dans ce domaine.

Marquera-t-il l’acier trempé ?

Oui. Il n’y a aucun apport thermique ni mécanique, donc la dureté et la géométrie ne sont pas affectées. C’est pourquoi le procédé est utilisé après traitement thermique et finition finale plutôt qu’avant.

Le marquage affecte-t-il la résistance à la corrosion sur l’inox ?

Non, lorsque la zone marquée est neutralisée avec N11 Neutralyte et passivée avec le reste de la pièce selon votre procédure existante.

D’où expédiez-vous, et quel sera le coût rendu ?

Les commandes partent de Serbie et sont expédiées dans le monde entier. Droits, tarifs et frais d’import varient selon la destination et changent souvent. Indiquez-nous le pays de livraison avant de commander et nous fournirons par écrit la classification tarifaire, le mode d’expédition et une estimation du coût rendu.

Avant d’acheter

Indiquez-nous votre matériau, ce que vous marquez et si le contenu change d’une pièce à l’autre, et nous vous confirmerons si le Set 06 est le bon choix — ou si le Set 01 ou le Set 02 vous conviendrait mieux.
