Kit de marquage électrochimique EUmark Set 01 – Oxyde noir et gravure profonde

EUmark Set 01 — kit de marquage par gravure complet, oxyde noir et gravure profonde

La plupart des pièces nécessitant une identification permanente doivent également être marquées sans aucune autre modification. L’estampage déforme. La gravure rotative enlève de la matière porteuse. Le marquage laser applique de l’énergie à la surface, ce qui doit être justifié sur les équipements critiques en fatigue et en corrosion, et implique un boîtier et un programme de sécurité.

Le marquage par gravure électrochimique résout le problème sous un angle différent. Un courant basse tension transporte un électrolyte à travers un pochoir dans la pièce et modifie la chimie de surface dans le motif ouvert. Rien ne fond, rien n’est déplacé, rien n’est enlevé.

Ce qui distingue le Set 01 des kits compacts

Le Set 01 est basé sur l’unité de marquage complète, qui prend en charge les deux modes de marquage :

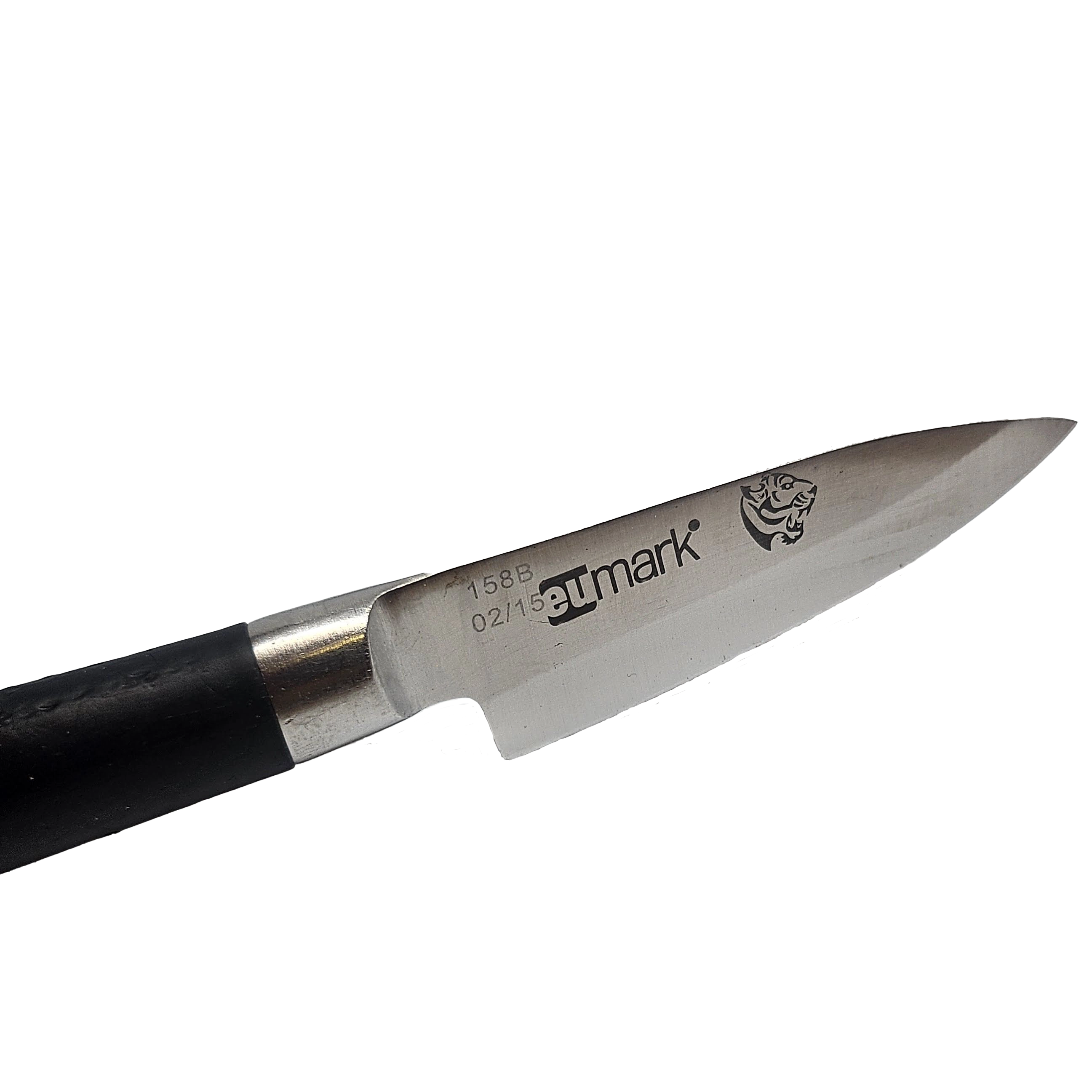

• Marquage par oxyde noir — marque sombre, peu profonde et à contraste élevé. Ce que la plupart des travaux d’identification exigent.
• Gravure profonde, marquage clair — une marque en creux avec une profondeur réelle, pour une identification qui doit rester lisible après des finitions supplémentaires, la manipulation ou une durée de vie soumise à l’abrasion et au nettoyage.

Les kits compacts — 05, 06 et 07 — ne produisent que du marquage noir. Si un dessin exige une profondeur de gravure plutôt qu’un simple contraste, ou si la marque doit survivre au sablage, au polissage ou à des années d’usure, la machine complète est ce qu’il vous faut. Le Set 01 est le moyen le moins cher de l’obtenir.

Ce que le Set 01 n’inclut pas

Il n’y a pas d’imprimante de pochoirs dans ce kit. Vous marquez avec des pochoirs photo longue durée, que nous produisons à partir de votre illustration et qui permettent jusqu’à 5 000 marquages chacun.

C’est la configuration appropriée lorsque le contenu de marquage se répète — une marque de fabricant, un logo d’entreprise, un identifiant de pièce fixe, une marque de certification. C’est la mauvaise configuration lorsque chaque pièce porte un numéro différent.

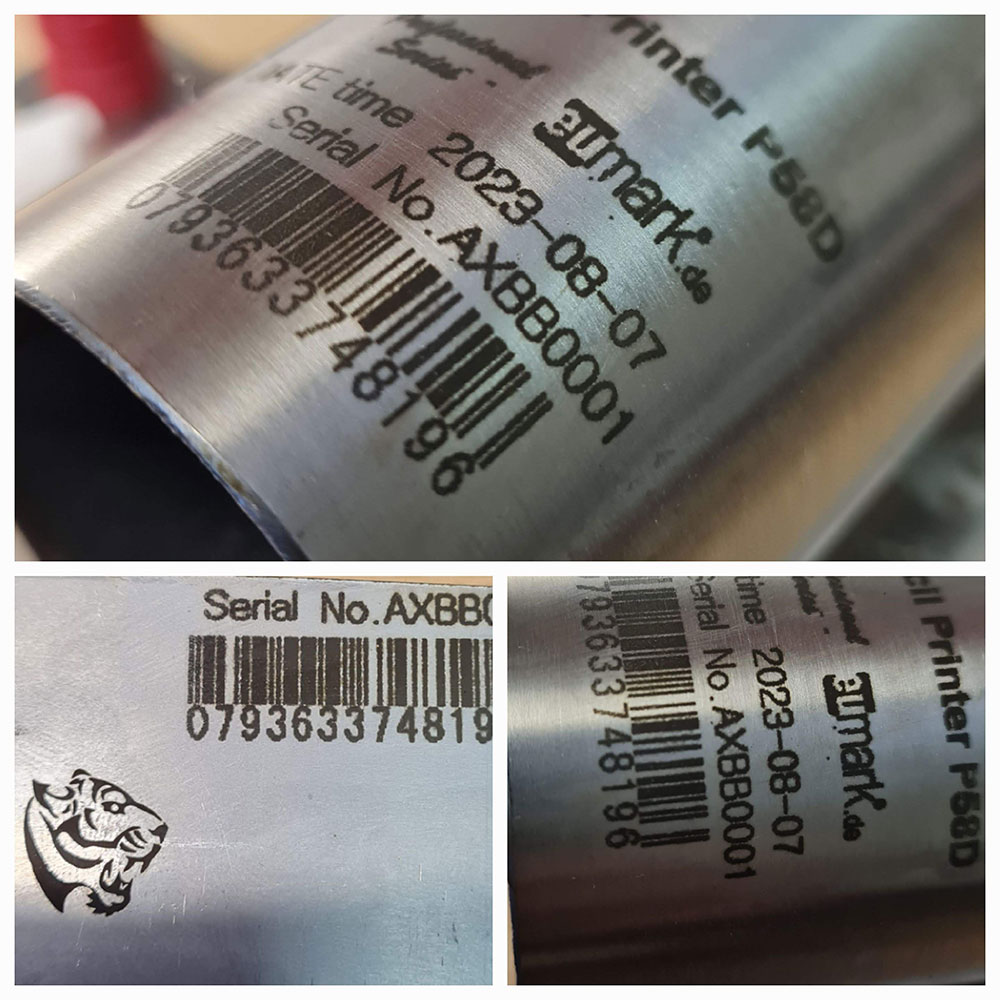

Si vous souhaitez imprimer vos propres pochoirs sur cette même machine complète, Set 02 et Set 03 sont la montée en gamme directe — même machine, même capacité de gravure profonde, avec une imprimante P58D ajoutée. Si votre contenu de marquage nécessite des numéros de série séquentiels, des codes QR ou des codes-barres plutôt que du simple texte imprimé, SUPER SET 04 est la configuration conçue pour cela — une imprimante plus large et le logiciel qui génère les numéros.

Une imprimante de pochoirs peut également être ajoutée ultérieurement ; elle est vendue séparément et fonctionne avec cette machine.

Spécifications de marquage que les clients nous apportent

• MIL-STD-130 — marquage d’identification des biens militaires américains, où la gravure chimique figure parmi les méthodes permanentes acceptées pour les articles métalliques
• SAE AS9132 — exigences de qualité des matrices de données pour le marquage des pièces, où l’acceptation repose sur le contraste et le remplissage des cellules plutôt que sur la technologie de marquage
• Marquage direct UDI FDA, 21 CFR 801.45 — dispositifs réutilisables retraités entre les patients, où l’identifiant doit survivre à la durée de vie de nettoyage et de stérilisation de l’instrument
• Traçabilité AS9100 / ISO 13485 — identification des pièces et des lots au sein de votre système qualité

Réponse directe sur la certification : l’équipement n’en détient pas, et aucun équipement de marquage n’en détient. La conformité s’attache à la pièce marquée et à votre qualification du processus qui l’a produite. Ce kit vous offre une courte liste de variables — mode de courant, temps de maintien, électrolyte, saturation du feutre, état du pochoir — ce qui rend cette qualification rapide à rédiger et facile à maintenir.

Ce que le procédé fait à la pièce

Propriété	Effet	Pourquoi c’est important
Apport de chaleur	aucun	Pas de ZAT à traiter sur les alliages traités thermiquement ou durcis par vieillissement
Couche de recast	aucune	Aucun site d’amorçage de microfissures sur les pièces soumises à des charges cycliques
Contraintes résiduelles	aucune ajoutée	Limites de fatigue inchangées ; pas de reprise de grenaillage déclenchée
Enlèvement de matière	~0,001″ de conversion de surface	Sûr sur les faibles épaisseurs et les cotes finies
Bavures et bords relevés	aucune	Pas d’opération d’ébavurage après marquage ; rien pour s’accrocher aux surfaces d’étanchéité
Dureté et revenu	inchangés	Le marquage se fait en dernier, sur la pièce finie
Résistance à la corrosion	préservée	Neutraliser avec N11, puis passiver selon votre procédure existante

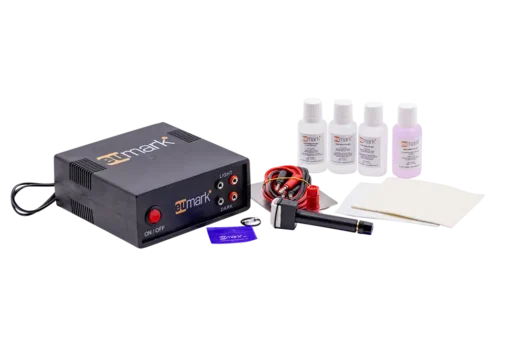

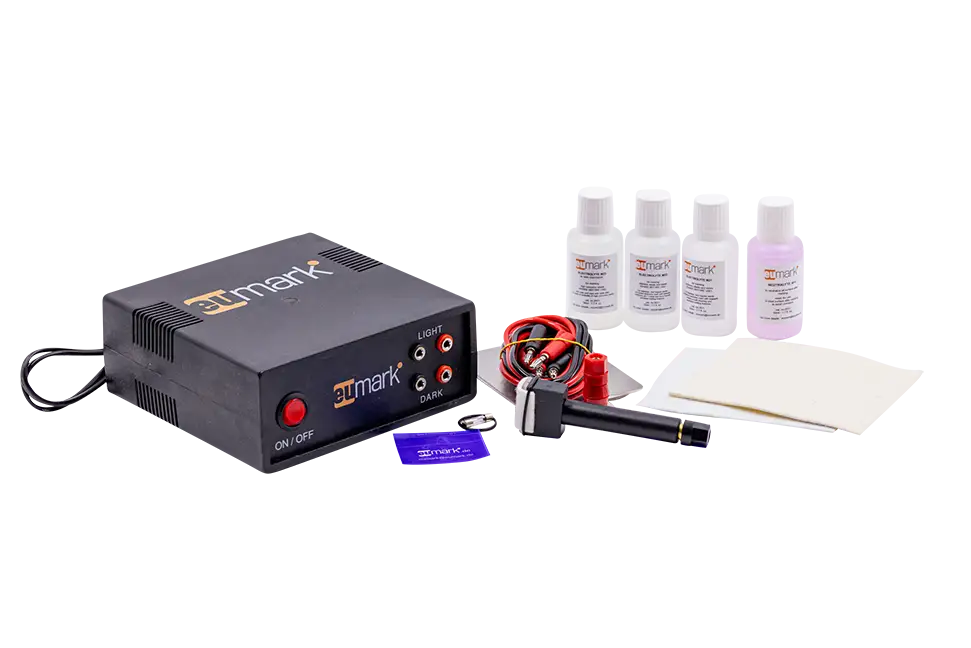

Contenu du kit

• Unité de marquage EUmark, 110 V / 220 V, avec câbles d’alimentation et de marquage
• Tampon manuel (tête de marquage)
• Feutre de marquage
• Électrolytes M21, M22, M23 et Neutralyte N11

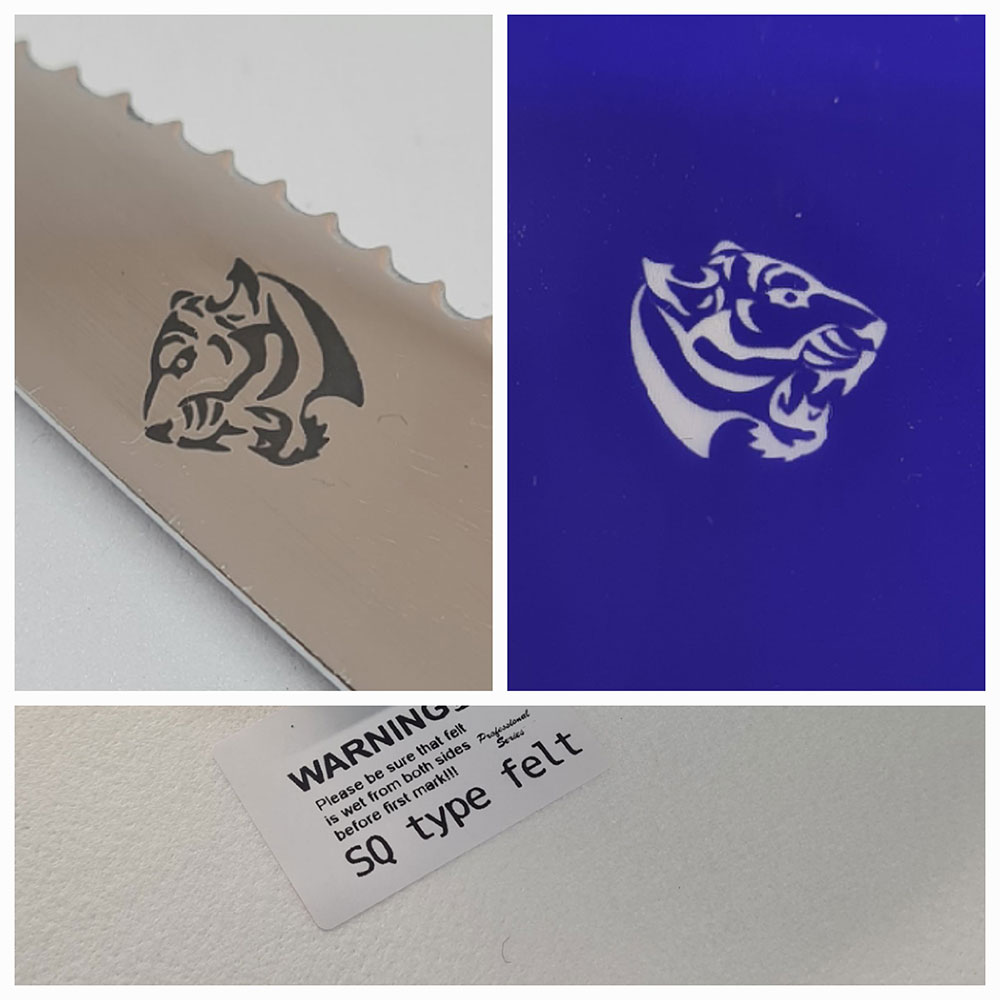

• Échantillon de pochoir longue durée
• Échantillon de pochoir imprimé

Les quatre fluides, et pourquoi c’est la partie la plus importante de ce kit

Les unités de marquage sont globalement similaires dans l’industrie. Les électrolytes ne le sont pas, et c’est d’eux que provient réellement le résultat.

Fluide	Comportement	À utiliser quand
M21	Auto-nettoyant. Permet un grand nombre de marquages avec une seule imprégnation du feutre.	Vous faites une série. L’opérateur ne s’arrête pas pour réhumidifier ou laver le feutre entre les pièces — c’est là que se perd le vrai temps de cycle en marquage manuel.
M22	Marquage très sombre, et fluide utilisé pour la gravure profonde. Nécessite de laver le feutre après usage.	Contraste maximal, ou plan demandant une profondeur de gravure plutôt qu’un simple contraste de surface.
M23	Non corrosif, formulé pour marquer des matériaux très sensibles à la corrosion. Essuyez la surface avec un chiffon sec après marquage — c’est tout le post-traitement.	Quincaillerie critique vis-à-vis de la corrosion, ou toute pièce pour laquelle une étape de neutralisation humide est impraticable.
N11 Neutralyte	Protège la surface marquée après gravure.	Étape de finition standard après M21 ou M22.

À lire avant de commander : le tableau est une recommandation, pas une spécification. L’alliage, l’état, la finition et les procédés antérieurs modifient le résultat ; un essai sur votre propre matière est donc une étape obligatoire, pas un « plus ». Envoyez un coupon et nous réaliserons le premier essai pour vous.

Fiches de formulation et de données de sécurité

Le meilleur argument pour ces fluides n’est pas la marque. C’est qu’ils sont formulés selon les exigences appliquées dans la fabrication médicale, aérospatiale et en contact alimentaire, et que chaque fluide est livré avec une fiche de données de sécurité. Les fonctions Qualité et EHS ont besoin de ces fiches pour l’inspection à la réception, la communication des dangers et le dossier d’audit. Dans un atelier réglementé, un consommable non documenté n’est pas approuvé pour l’atelier, quelle que soit sa performance — c’est précisément pourquoi les ateliers qui remplacent un électrolyte non marqué finissent par venir ici. Une bouteille de 200 ml permet jusqu’à 20 000 marquages.

Spécifications

Méthode	Marquage par gravure électrochimique, AC et DC
Modes de marquage	Marquage à l’oxyde noir et gravure profonde
Entrée	110 V / 220 V AC — expédié prêt pour les réseaux US, UE et UK, sans conversion
Tension de sortie	10–15 V
Courant de sortie max.	15 A
Consommation	jusqu’à 150 W en crête
Protection	Fusible + fusible thermique
Cycle de marquage	2–5 secondes par marquage
Cycle complet par pièce	env. 10 secondes — marquer, essuyer, charger la pièce suivante
Cadence indicative	environ 6 pièces par minute à rythme constant
Profondeur de marquage	env. 0,001″ (0,025 mm) en mode marquage ; plus profond en mode gravure, selon le temps d’application
Alliages	Tout métal conducteur — inox séries 300 et 400, acier à outils, acier carbone, aluminium, titane, laiton, chromage
Géométrie des pièces	Plat, rond, alésage (ID) et diamètre extérieur (OD), concave, convexe, creux, assemblé
Durée de vie du pochoir photo	jusqu’à 5 000 marquages
Encombrement de l’unité de marquage	6,3″ × 6,3″ × 2,6″ (160 × 160 × 65 mm)
Durée de vie attendue	10+ ans en usage normal d’atelier
Garantie	2 ans
Fabriqué par	EUmark, Serbie — en production depuis 1999

Pochoirs et illustrations

Envoyez votre illustration sous forme de fichier vectoriel — SVG, DXF, AI ou EPS — et nous en produirons un pochoir photo longue durée.

Ce qui se reproduit bien et ce qui ne se reproduit pas. Les lignes fines, le texte contourné et les lettres ouvertes marquent proprement. Les traits épais et les grandes zones noires solides doivent être évités : l’électrolyte ne les traverse pas uniformément et la marque est inégale. Lorsqu’un logo est lourd, une version contournée marque bien mieux qu’une version remplie. Les traits inférieurs à environ 0,008″ (0,2 mm) ont tendance à se refermer. Envoyez-nous le fichier avec la finition de la pièce avant de vous engager sur un pochoir et nous vous dirons ce qui tiendra.

Qualification dans votre atelier

1. Marquez des coupons dans votre alliage de production sur une plage de temps d’application, dans les deux modes.
2. Vérifiez le contraste, la profondeur et la lisibilité par rapport à vos critères d’acceptation.
3. Neutralisez avec N11, passivez selon votre procédure existante, puis effectuez votre contrôle corrosion standard sur le coupon marqué.
4. Consignez la fenêtre de paramètres acceptée dans l’instruction de travail et définissez un intervalle de remplacement des pochoirs.

Nous fournissons sur demande des coupons d’échantillon marqués dans votre propre matière, afin que la discussion « first article » ait lieu avant le bon de commande plutôt qu’après.

Questions qu’on nous pose

Puis-je marquer des pièces trempées et durcies par vieillissement ?

Oui, et c’est la principale raison pour laquelle les clients adoptent ce processus. Il n’y a pas d’apport thermique ou mécanique, donc la dureté, la trempe, la géométrie et la durée de vie en fatigue ne sont pas affectées. Le marquage est effectué sur la pièce finie et inspectée.

Quelle est la différence entre ce kit et les kits compacts ?

La machine. Le Set 01 réalise le marquage par oxyde noir et la gravure profonde ; les kits compacts 05, 06 et 07 ne réalisent que le marquage noir. Si vous n’aurez jamais besoin de profondeur, un kit compact coûte moins cher. Si vous pourriez en avoir besoin, acheter d’abord la machine compacte puis la machine complète coûte plus cher que d’acheter celle-ci maintenant.

Le marquage affecte-t-il la résistance à la corrosion sur l’inox ?

Non, lorsque la zone marquée est neutralisée avec N11 et passivée avec le reste de la pièce selon votre procédure existante. Confirmez-le une fois sur un coupon lors de la qualification et consignez le résultat.

Peut-il être utilisé sur site ou chez un client ?

Oui. L’unité mesure 6,3 x 6,3 x 2,6 pouces et ne nécessite qu’un établi et une prise murale. Les clients MRO et de service sur le terrain l’utilisent pour l’identification des pièces de rechange et l’étiquetage des réparations.

D’où expédiez-vous, et quel sera le coût rendu ?

Les commandes partent de Serbie et sont expédiées dans le monde entier. Droits, tarifs et frais d’import varient selon la destination et changent souvent. Indiquez-nous le pays de livraison avant de commander et nous fournirons par écrit la classification tarifaire, le mode d’expédition et une estimation du coût rendu.

Avant d’acheter

Indiquez l’alliage, la géométrie de la pièce, le contenu du marquage et le volume annuel, et nous confirmerons la bonne configuration — y compris en vous disant si un kit compact convient.
